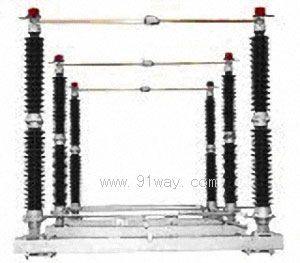

产品名称: GW4C-252D(G)252kV户外高压交流隔离开关
型号规格: GW4C-252D(G)252kV户外高压交流隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外隔离开关
分栏标签
参考价格: 厂价直销
产品品牌: 思源
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GW4C-252D(G)252kV户外高压交流隔离开关产品详细说明:
GW4C-252D(G)型隔离开关系三相交流频率50Hz的户外高压输电设备,用以在无负载情况下断开或接通高压线路,以便对高压线路进行换接,改变运行方式,以及对检修的母线与断路器等高压电器设备实行安全的电气隔离。
本产品为双柱水平断口中间开启式,可以一侧或两侧附装JW10-252型接地开关。隔离开关采用SRCJ1型电动机操动机构三极联动操作;接地开关采用SRCS1型人力操动机构三极联动操作。

GW4C-252D(G)252kV户外高压交流隔离开关符合GB1985-2004《高压交流隔离开关和接地开关》、GB11022-1999、DL/T593-2006《高压开关设备和控制设备标准的共用技术要求》、DL/T486-2000《交流隔离开关和接地开关订货技术条件》等标准,并且满足国家电网公司为完善化而颁布的《关于高压隔离开关订货的有关规定》。并且通过9°烈度的耐地震计算分析。

项 目
单  位
参  数
额定电压
kV
 252
额定绝缘水平(1)

a) 1min工频耐受电压(有效值)
kV
对地
460
kV
断口
530
接地开关合闸过程中的最短距离时
kV
  291
b)额定雷电冲击耐受电压(峰值)
kV
对地
1050
kV
断口
1200
额定频率
Hz
  50
额定电流
A
1600  2000  2500  3150
额定短时耐受电流
kA
40                    50
额定峰值耐受电流
kA
100                   125
额定短路持续时间
s
3
额定端子机械负荷
水平纵向负荷
N
1500
水平横向负荷
N
1000
垂直力
N
1000                   1250
隔离开关母线转换电流开合能力

300V, 1600A, 100次
接地开关感应电流开合能力
1)电磁感应电流(电流/电压)
A/kV
160/15 (2)  (80/2)
2)静电感应电流(电流/电压)
A/kV
10/15 (2)  (3/12)
3)开合次数
10
隔离开关小电流开合能力
电容电流
A
1
电感电流
A
0.5
机械寿命
2000
爬电距离
mm
6300     7812
人力操动机构
型号

SRCS1
控制回路电压
V
AC220
电动机操动机构
型号

SRCJ1
电动机电压
V
AC380
控制回路电压
V
AC220
分合闸时间
s
12±1
输出转角

180
单极重量
不接地
kg
418
单接地
kg
438
双接地
kg
458
注:(1)本产品属高原(G)型,绝缘试验按海拔2000米考核,修正系数k=1.13;若按绝缘水平395 kV档,可使用于海拔2800m的地区。
(2)参数为DL/T486-2000中B类规定值,须装设引弧装置;括号内为GB1985-2004中B类规定值。
