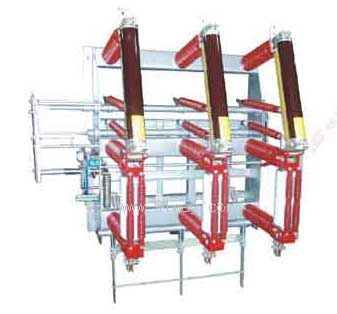

FZN,FZRN-40.5D/T630户内交流高压真空负荷开关产品详细说明：

FZN-40.5D/T630-20户内交流高压真空负荷开关和FZRN-40.5D/T630-31.5户内交流高压真空负荷开关-熔断器组合电器（以下简称：真空负荷开关），是专为35KV箱式变电站设计的，亦可作为独立电器单元应用于电力系统中(配柜安装或墙上安装）。
本产品体积小、安装方便、操作简单。其结构科学合理，动作灵活可靠，有明显的隔离断口。负荷开关可实现免维护，组合电器可配用系列撞针式熔断器，熔断器更换安全方便。
2.用途
FZN-40.5系列真空负荷开关用于交流50HZ，额定电压40.5KV的网络中，作为开断负荷电流、过载电流和短路电流之用。操作方式具有手动和电动二用功能，尤其适用于要求无油化、免维修及频繁操作的场所。

3.型号说明
型 号 名 称
FZN-40.5/T630-20 户内交流高压真空负荷开关(630A;1250A)
FZN-40.5D/T630-20 带接地开关户内交流高压真空负荷开关(630A;1250A)
FZRN-40.5/T630-31.5 户内交流高压真空负荷开关-熔断器组合电器(6.3A-125A)
FZRN-40.5D/T630-31.5 带接地开关户内交流高压真空负荷开关-熔断器组合电器(6.3A-125A)

注: 真空负荷开关的绝缘子可选配带电显示器的传感器。
4.使用环境
A.海拔不超过1000m;2000m;3000m; ,3500m(用户订货时必须注明要求, 不注明要求为海拔1000m)
B.周围空气温度-25℃～+40℃；
C.相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压力：日平均值不超过2.2kPa；月平均值不超过1.8kPa；
D.周围空气不受尘埃、烟、腐蚀性或可燃性气体、水蒸气或盐雾等明显污染；
E.在二次系统中感应的电磁干扰的幅值不超过1.6KV；

5.FZN,FZRN-40.5D/T630户内交流高压真空负荷开关主要技术参数
5.1电气性能参数表（见：表1） （表1）

序号	项目	单位	负荷开关	组合电器	接地开关
1	额定电压	KV	40.5	40.5	40.5
2	额定电流	A	1250 630	63	--
3	额定频率	HZ	50	50	50
4	额定短路开断电流	KA	--	31.5	--
5	额定线路充电开断电流	A	2.1	2.1	--
6	额定接地故障开断电流	A	63	63	--
7	额定短路关合电流	KA	50	--	--
8	额定峰值耐受电流	KA	50	--	50
9	额定短时耐受电流/持续时间	KA	20/4	--	20/2
10	额定开断转移（交接）电流	A	--	1700	--
11	额定有功负载开断电流	A	1250 630	--	--
12	额定闭环开断电流	A	1250 630	--	--
13	额定电缆充电电流	A	21	21	--
14	二次回路操作额定电压	V	AC/DC220、110
15	1min工频耐受电压（有效值）对地，相间，真空断口/隔离断口	KV	95/118
16	全波雷电冲击耐受电压（峰值）对地，相间，真空断口/隔离断口	KV	185/215
17	主回路电阻	μΩ	≤120（组合电器除熔断器外）
18	机械寿命	次	5000	2000	2000
19	最高/最低储能及合闸操作电压	V	AC 242/187
20	最高/最低分闸操作电压		AC 264/143
21	开关级别		M2/E2	M1	M1/E0

5.2机械性能参数（见：表2） （表2）

序号	项目	单位	真空灭弧室	隔离刀闸	接地刀闸
1	触头开距	mm	17±1	≥350	--
2	触头超行程	mm	4±1	--	--
3	平均分闸速度	M/s	1.6±0.2	--	--
4	平均合闸速度	M/s	0.8±0.2	--	--
5	三极分、合分闸不同期	ms	≤2	≤3mm	--
6	额定合闸弹跳时间	ms	≤2	--	--
7	极间中心距	mm	410+2	410+2	410+2
	分合闸操作力	N	200

5.3弹簧操动机构的电动参数。见：表3、表4

磁式单相直流储能电动机 （表3）

型号	额定电压	额定输出功率	正常工作电压范围
ZYJ220-53	AC/DC220V	≤70W	85%-110%额定电压

分闸电磁铁（独立电源供电） （表4）

额定工作电压（V)	AC220	AC110	DC220
额定工作电流（A)	2.67	2.93	2
额定电功率（W）	< 587	< 312	440
20℃时线圈电阻值（Ω）	30±3	18±1.7	58±10
正常工作电压范围	65%-120%额定工作电压可靠分闸；小于30%额定工作电压时不得分闸

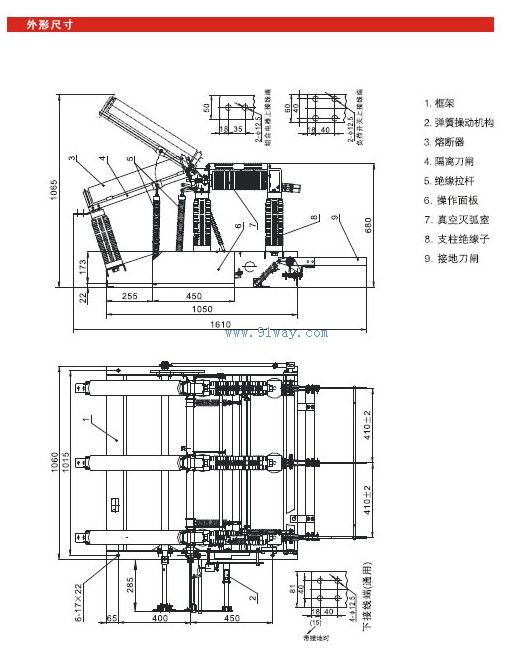

6.1基本结构

6.1.1本组合电器系三极联动结构。主要由框架、真空灭弧室、隔离刀闸、熔断器、接地刀闸、脱扣传动装置以及弹簧操动机构组成。隔离刀闸、真空灭弧室通过绝缘子固定于框架上，熔断器装在隔离刀闸背面。接地刀闸主轴直接装在框架下部。弹簧操动机构装于框架的左侧板上，操作方式为侧面操作。操动机构驱动开关主轴，主轴转动并用拐臂通过绝缘操作拉杆带动真空灭弧室或隔离刀闸动作，实现分闸与合闸的操作。接地刀闸与隔离刀闸通过传动连杆连在一起，操作时二者联动。
