产品名称: GW5-40.5D(W)/630户外交流高压隔离开关
型号规格: GW5-40.5D(W)/630户外交流高压隔离开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户外隔离开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
GW5-40.5D(W)/630户外交流高压隔离开关产品详细说明:
GW5系列户外交流隔离开关为交流52Hz的户外高压电器设备,额定电压等级有40.5kV、72.5kV和126kV,供高压线路在无负载情况下进行开合,以及对被检修高压母线、断路器等电气设备与带电的高压器路进行电气隔离之用,也可用于开、合小的电容或电感电流。

GW5-40.5D(W)/630户外交流高压隔离开关满足GB1985《交流高压隔离开关和接地开关》、IEC60129《交流隔离开关与接地开关》以及GB/T11022《高压开关设备和控制设备标准的共用技术要求》等标准的相关规定。

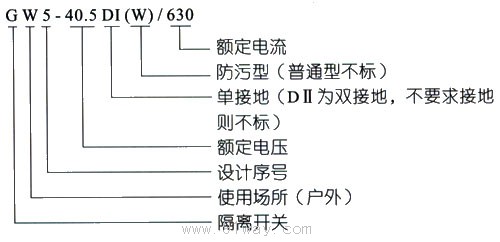

GW5-40.5D(W)/630户外交流高压隔离开关型号说明
使用环境条件:
+ 海  拔:不超过3000m;
+ 周围空气温度:上限40℃,下限-25℃;
+ 风速不超过35m/s;
+ 地震烈度不超过8度;
+ 污秽等级不超过III级;
+ 覆冰厚度不大于10mm;
+ 安装场所应无易燃、易爆危险、无化学腐蚀及剧烈振动。

分 类
型 号
额定
电压
(V)
额定
电流
(A)
隔离开关
接地开关
接地
种类
峰值
耐受
电流
(kA)
短时
耐受
电流
(kA)
峰值
耐受
电流
(kA)
短时
耐受
电流
(kA)
Ⅰ型
Ⅰ 型
Ⅰ 型
Ⅱ 型
Ⅰ型
Ⅱ型
一般型
(防污型)
GW5
HGW5
-40.5
(D、DW)
-72.5Ⅱ
-126
40.5
72.5
126
630
50
20 (4s)
50
80
20
(4s)
31.5
(4s)
不接地
单接地
双接地
1000
1250
80
31.5 (4s)
1600
31.5 (4s)
2000


结构简介:
  每台隔离开关单极由两个支柱绝缘子,分别固定在一个底座上,交角为50°构成V型结构,主要由以下部分组成:底座部分、支柱绝缘子、接线座部分、触头部分、接地刀、接地静触头、接线端子等。
  本隔离开关分不接地、单接地和双接地三种,主轴与接地刀之间具有机械联锁,并带辅助开关。开关的操作方式有手动和电动两种。

GW5-40.5D(W)/630户外交流高压隔离开关外形及安装尺寸:

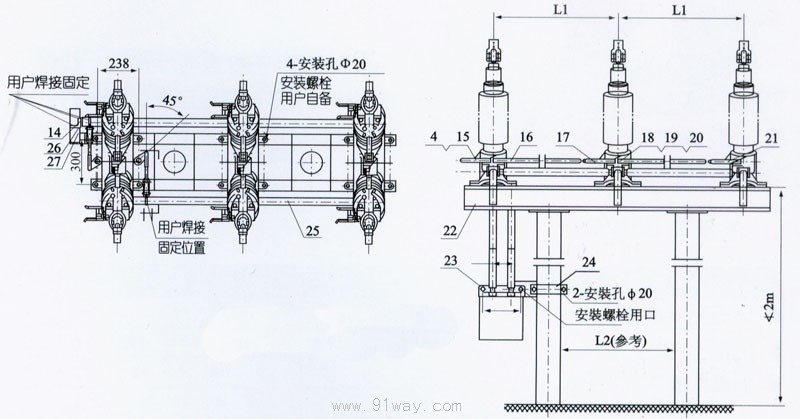

GW5-40.5D(W)/630户外交流高压隔离开关安装尺寸图
图1 GW5-40.5(126)D/630单极隔离开关

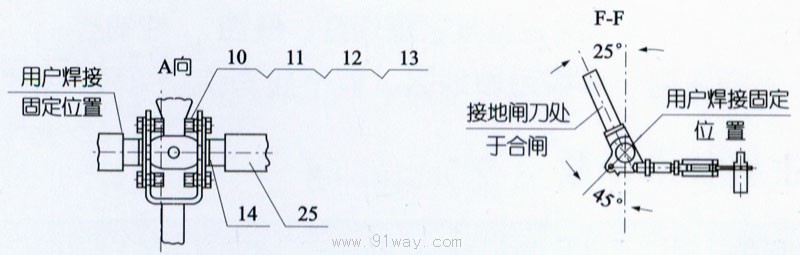

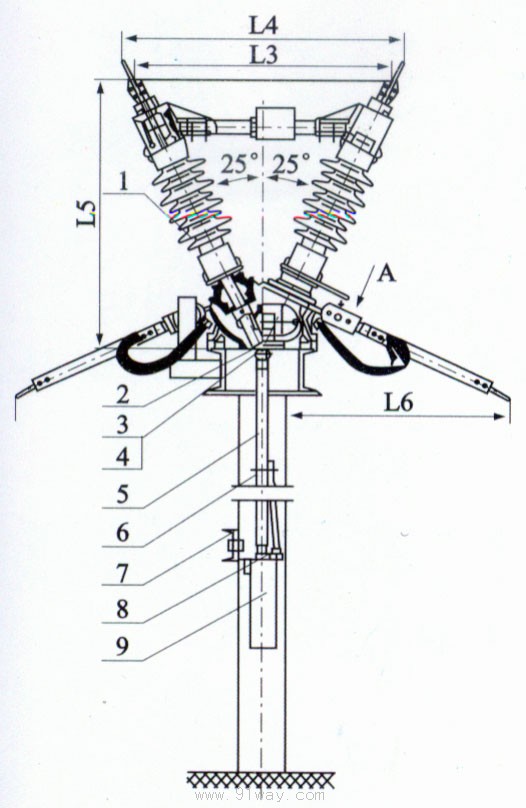

GW5-40.5D(W)/630户外交流高压隔离开关结构图
GW5-40.5D(W)/630户外交流高压隔离开关安装示意图

图2 开关三极联动安装图

型 号
额定电压 (kV
L1 (mm)
L2 (mm)
L3 (mm)
L4 (mm)
L5 (mm)
L1 (mm)
GW5-110
126
~2000
~2800
~1473
~1569
~1533
~1362
GW5-35
40.5
~1200
~1600
~830
~1000
~845
~700

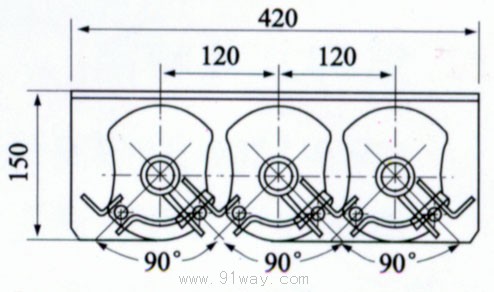

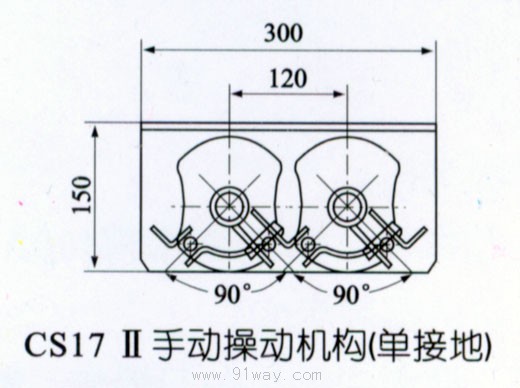

GW5-40.5D(W)/630户外交流高压隔离开关机构图
GW5-40.5D(W)/630户外交流高压隔离开关分布图
GW5-40.5D(W)/630户外交流高压隔离开关相间距离
