产品名称: YWZ4系列液压推杆制动器
型号规格: YWZ4系列液压推杆制动器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 液压制动器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
YWZ4系列液压推杆制动器产品详细说明:
YWZ4系列液压推杆制动器主要特点:

1.所有制动器均带联锁式退距均等装置,专利技术,在使用过程中可始终保持两侧瓦块退距均等并且无需调整,可完全避免因退距不均使一侧制动衬垫浮贴制动轮的现象,并设有瓦块自动随位装置。
2.主要摆动铰点均设有自润滑轴承,传动效率高、寿命长、在使用过程中无需润滑。
3.制动衬垫为卡装式整体成型结构,更换方便,备有半金属(无石棉)硬质和半硬质、软质(含石棉)等不同材质的制动衬垫。
4.全部采用该公司新型电力液压推动器配套,动作灵敏,寿命长。

YWZ4系列液压推杆制动器主要尺寸位置参数

制动器型号 brake type
尺寸 size
D
H
A
b
d
δ
L
L1
B
B1
B2
I
H1
H2
H3
YWZ4-150/23
150
140
300
60
17
8
500
340
100
90
160
115
316
32
362
YWZ4-200/23
200
170
350
60
17
8
640
390
100
90
160
170
311
91
440
YWZ4-300/30
300
240
500
80
22
10
740
550
130
140
160
170
395
155
570
YWZ4-300/50
300
240
500
80
22
10
820
550
130
140
195
180
470
80
595
YWZ4-400/50
400
320
650
130
22
12
1020
700
180
180
210
235
467
193
725
YWZ4-400/80
400
320
650
130
22
12
1020
700
180
180
210
235
482
178
725
YWZ4-500/121
500
400
760
150
22
16
1150
810
200
200
240
245
680
140
900
YWZ4-600/121
600
475
950
170
26
18
1310
1000
220
240
240
280
670
335
1100
YWZ4-600/201
600
475
950
170
26
18
1310
1000
220
240
240
280
670
335
1100
YWZ4-700/201
700
550
1080
200
34
25
1655
1150
270
280
240
350
785
365
1245

YWZ4系列液压推杆制动器主要技术性能参数

制动器型号 brake type
制动输直径 brakedrum diamteter(mm)
制动力矩 brake torque(Nm)
制动瓦退矩 brake clearamce(mm)
液压推动器 hveraulic thruster
总重 total wei
型号 type
额定推力 rated orce(N)
额定行程 rated stroke(mm)
电机功率 motor power(w)
重量 weight(kg)
YWZ4-150/23
150
100
0.7
Ed-23/5
220
50
120
10
23
YWZ4-200/23
200
200
0.7
Ed-23/5
220
50
120
10
31
YWZ4-300/30
300
320
0.8
Ed-30/5
300
50
180
14
65
YWZ4-300/50
300
630
0.8
Ed-50/6
500
60
250
23
78
YWZ4-400/50
400
1000
0.8
Ed-50/6
500
60
250
23
128
YWZ4-400/80
400
1600
0.8
Ed-80/6
800
60
370
24
140
YWZ4-500/121
500
2500
0.8
Ed-121/6
1250
60
370
39
210
YWZ4-600/121
600
3200
1
Ed-121/6
1250
60
370
39
390
YWZ4-600/201
600
5000
1
Ed-201/6
2000
60
550
39
390
YWZ4-700/201
700
8000
1
Ed-201/16
2000
60
550
40
465
注:YWZ2系列制动器配用推动器MYT2系列

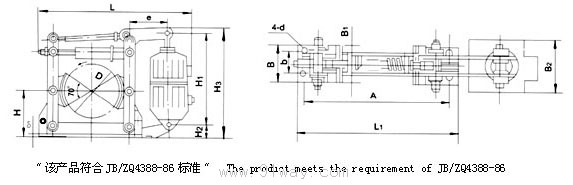

YWZ4系列液压推杆制动器外形尺寸

YWZ4系列液压推杆制动器
