产品名称：

CWO系列减速机

型号规格：

放大图片

产品类别：

常规产品 -- 机械传动 -- 无级减速机

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CWO系列减速机产品详细说明：

CW系列圆弧圆柱蜗杆减速机产品简介GB9147-88
　　CWO系列减速机采用单级蜗杆减速传动，符合国家标准GB9147－88，全系列包括三种型号、十六种中心距、十二种速比。输入功率范围在0.39-189KW之间，输出扭矩在107－43500N.m之间。
　　圆弧圆柱蜗杆减速器具有承载能力大、传动效率高、使用可靠、寿命长等优点，可适用于冶金、矿山、起重、运输、化工、建筑等各种行业机械设备的减速传动。
　　减速器的蜗杆轴可正、反两个方向运转，输入转速不超过1500r/min，工作环境温度为－40-40°C。当工作环境温度低于0°C时，起动前润滑油必须加热到0°C以上；当工作环境温度高于40°C时，必须采取冷却措施
CW系列圆弧圆柱蜗杆减速机概述及标记示例GB9147-88
CW系列圆弧圆柱蜗杆减速器
　　概述
　　本系列减速器符合中华人民共和国国家标准（GB9147—88）
　　主要包括：CWU 蜗杆在下型 CWS 蜗杆在侧型 CWO蜗杆在上型
　　中心距有16种a＝63、80、100、125、140、160、180、200、225、250、280、315、355、400、450、500。
　　传动比有12种i＝5、6.3、8、10、12.5、16、20、25、31.5、40、50、63

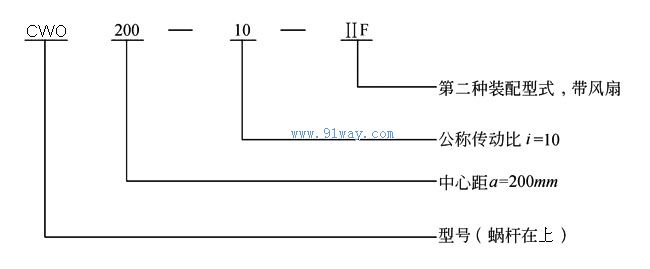

标记示例：

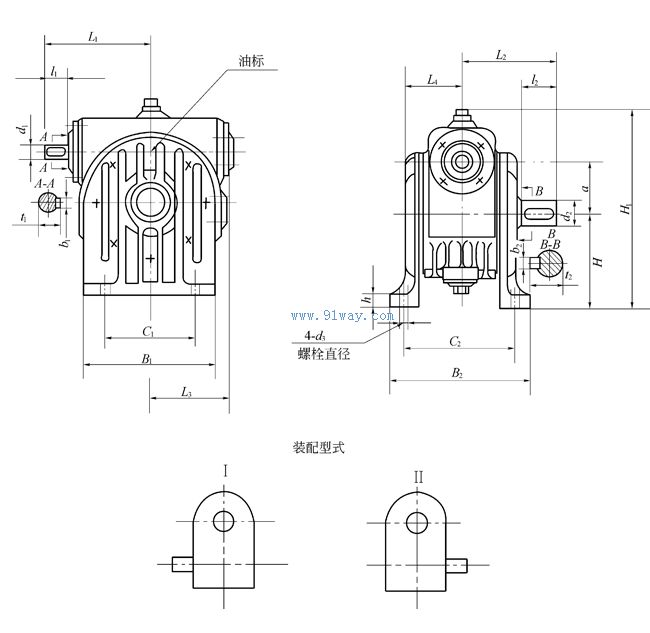

CWO63—CWO100型减速器外形和安装尺寸

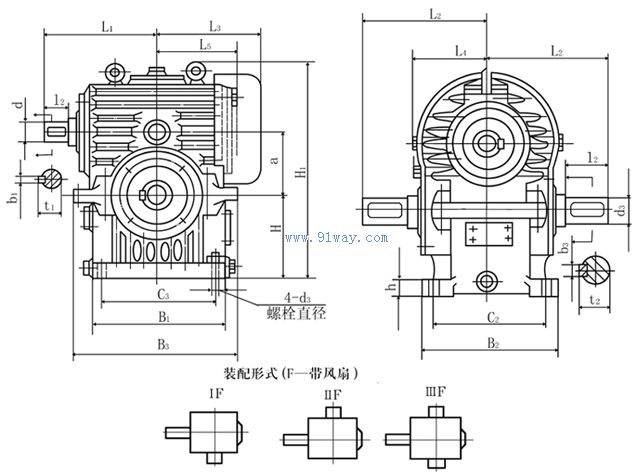

CWO125-CWO250型减速器外形和安装尺寸

型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	i≤12.5
型号＼尺寸	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₂	d₁	I₁	b₁	t₁	L₁
125	125	260	250	310	220	205	30	155	410	M16	32k6	58	10	35	218
140	140	285	275	345	230	225	30	195	485	M16	38k6	58	10	41	228
160	160	325	300	385	230	250	35	195	510	M16	42k6	82	12	45	277
180	180	350	320	420	260	270	35	220	600	M20	42k6	82	12	45	292
200	200	400	350	465	280	300	40	250	655	M20	48k6	82	14	51.5	324
225	225	440	380	505	325	325	40	275	700	M20	48k6	82	14	51.5	342
250	250	510	410	575	370	350	45	310	820	M24	55k6	82	16	59	380

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不含油)
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不含油)
125	28js6	42	8	31	202	55k6	82	16	59	222	202	133	153	98
140	28js6	42	8	31	212	60m6	105	18	64	260	220	144	166	110
160	32k6	58	10	35	253	65m6	105	18	69	270	245	156	186	150
180	32k6	58	10	35	268	75m6	105	20	79.5	290	260	173	200	210
200	38k6	58	10	41	300	80m6	130	22	85	325	295	188	235	270
225	38k6	58	10	41	318	90m6	130	25	95	340	320	193	247	335
250	42k6	82	12	45	380	100m6	165	28	106	385	360	210	285	410

型号＼尺寸	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量(不含油)
型号＼尺寸	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量(不含油)
63	19js6	28	6	21.5	128	32k6	58	10	35	135	97	70	19.5
80	24js6	36	8	27	151	38k6	58	10	41	143	110	81	28 .5
100	24js6	36	8	27	176	42k6	82	12	45	182	130	95	43

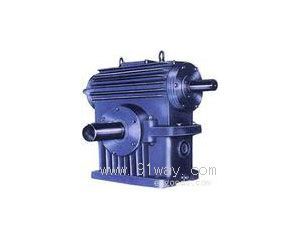

CWO系列减速机

CWO系列减速机（示意图）
