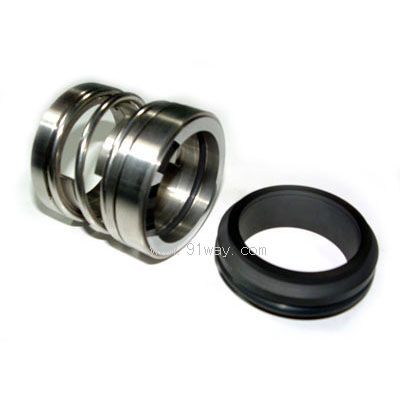

ZU4机械密封产品详细说明：

ZU4机械密封适用范围
　　 介质：油、水、结晶性强、碱、盐、高粘度流体、浆料等。

ZU4机械密封结构特点
1、 单弹簧、拨叉伟动、抗堵塞能力强，使用时，与旋转方向无关。
2、 辅助密封圈根据不同情况，可选用橡胶O形圈（N），或聚四氟乙烯V形圈（T）。
3、 符合ISO3069、DIN24960和GB6556标准，通用性强。
注　本型除提供符合DIN24960标准尺寸的静止环外，还可提供世界流行的其他型式的静止环。具体问题请与金德机械密封件厂联系。

公称轴径	d(h7)	d1	Dmin	D1(H8)	D2(H11)	D3	d3(H8)	L(±0.5)	L1(±0.5)	L4	C
18	18	32	34	33	27	23	3	52	45	5	2
20	22	34	36	35	29	25		52	45
22	22	36	38	37	31	27		53	46
24	24	38	40	39	33	29		56	49
25	25	39	41	40	34	30		56	49
29	29	42	44	43	37	33		56.5	49.5
30	30	44	46	45	39	35		57	50
32	32	46	48	48	42	38		58.5	51.5
33	33	47	49	48	42	38		58.5	51.5
35	35	49	51	50	44	40		58.5	51.5
38	38	54	58	56	49	44	4	62	55	6
40	40	56	60	58	51	46		62	55
43	43	59	63	61	54	49		65	58
45	45	61	65	63	56	51		65	58
48	48	64	68	66	59	54		66	59
50	50	66	70	70	62	57		67	60		2.5
53	53	69	73	73	65	60		71.5	64.5
55	55	71	75	75	67	62		73.5	66.5
58	58	78	83	78	70	65		76.5	69.5	6.5
60	60	80	85	80	72	67		76.5	69.5
63	63	83	88	83	75	70		78.5	71.5
65	65	85	90	82	77	72		81.5	74.5
68	68	88	93	90	81	75		82.5	75.5	7
70	70	90	95	92	83	77		86.5	79.5
75	75	98	104	97	88	82		87	80
80	80	103	109	105	95	88		90.5	83.5		3
85	85	108	114	110	100	93		90.5	83.5
90	90	113	119	115	105	98		92.5	85.5
95	95	118	124	120	110	103		93.5	86.5
100	100	123	129	125	115	108		93.5	86.5
110	110	135	144	136	125	118		97	90	8
120	120	145	154	146	135	128		97	90
