G-512热电偶信号分配器产品详细说明：

G-512热电偶信号分配器输入、输出范围

代码	输入信号		订货请注明 热电偶的型号 (K.S.B等)
1	0-400℃
2	0-600℃
3	0-800℃
4	0-1000℃
5	0-1200℃
6	0-1400℃
7	0-1600℃
8	用户特定参数
代码	输出信号1	代码	输出信号2	输出阻抗
A	0-5V	A	0-5V	≥10K
B	1-5V	B	1-5V
C	0-20mA	C	0-20mA	≤500Ω
D	4-20mA	D	4-20mA
H	用户特定参数
输出为单通道时，输出信号2为缺省

G-512热电偶信号分配器主要技术规格

输出阻抗	0—500Ω
响应时间	<0.05s（0~90%）（TYP）
波??? 纹	<10mVrms
传输误差	0.1%的终值
温度系数	50ppm/K的测量值/100Ω负载
耐压强度	500VDC时100MΩ以上，2000VAC/分钟
工作温度	-10℃～+70℃
工作湿度	<90%RH（无凝结水）
电??? 源	24VDC±10%或110—265VAC
消耗功率	<2W
外壳材料	尼龙PA.66
重??? 量	约120克

订货注明
标明输入、输出信号的代码 例：输入0-800℃ 输出信号1：1-5VDC 输出信号2：4-20 mA 型号G-5123BD
（注明热电偶型号K、S、B等）

产品特点
定端子，螺栓接线 35mmDIN导轨安装 数字电路，精度更高 输入/输出/电源/通道间全隔离 冷端补偿，断线告警，非线性处理

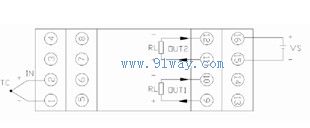

接线图


方框图

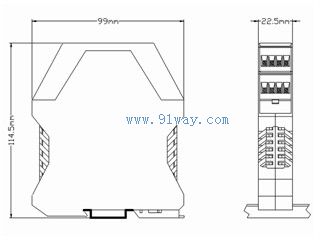

外形尺寸
