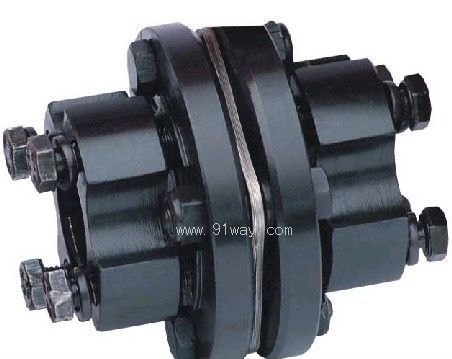

产品名称: ZJM型胀套联结单型膜片联轴器
型号规格: ZJM型胀套联结单型膜片联轴器
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 膜片联轴器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZJM型胀套联结单型膜片联轴器产品详细说明:
ZJM型胀套联结单型膜片联轴器

结构特点
1、偏心允许范围大,可灵活应用于各种传动系统。
2、拆装迅速,具有很高的装配重要性。
3、无需润滑,无噪音,磨损。无滑动、摩擦、转动部件,可降低能量损失。
4、结构简单,重量轻。
5、不需维护,停机时肉眼可检查故障。
6、良好的环境适应性,可高温下运转。
7、传动精度高。可靠性高,寿命长。
8、轴孔型式:圆柱型轴孔Y; 圆锥型轴孔Z

ZJM型胀套联结单型膜片联轴器基本参数及主要尺寸

规格
孔径d(mm)
D(mm)
L(mm)
A(mm)
B(mm)
重量(kg)
许用转速(rpm)
公称扭矩(N.m)
许用补偿量
角向(度)
轴向(mm)
01
8-22
68
90
6.1
26
0.85
20000
33
1
±0.8
02
10-32
81
95
6.6
26
1.2
20000
90
1
±1.0
03
10-35
93
110
8.4
29
1.7
18000
173
1
±1.2
04
10-42
104
124
11.2
34
2.7
15000
245
1
±1.4
05
15-50
126
152
11.7
42
6.5
13000
420
1
±1.6
06
15-60
143
170
11.7
48
8.9
12000
772
1
±1.8
07
20-70
168
210
16.8
58
15.8
10000
1270
1
±2.5


ZJM型胀套联结单型膜片联轴器型号标记 ZJM型胀套联结单型膜片联轴器外形尺寸

ZJM型胀套联结单型膜片联轴器
