TLA摩擦片式扭力限制器结构特点

1、扭矩限制器(也叫扭力限制器或力矩限制器)是一种保护装置.在机器负载振动,超载或机械故障而致所需扭矩超过设定值时,它以滑动方式限制传动扭矩,超载情形消失后自动恢复,不必再行设定.扭矩限制性器防止机械损坏,避免昂贵的停机损失.
2、扭矩限制器采用弹簧负荷式摩擦表面.以螺帽或螺栓调整弹簧力.预设其滑动扭矩.
3、扭矩限制器可以链轮、齿轮、皮带轮或法兰盘作为中心构件.摩擦片为不含石棉并防锈的干式摩擦片,可用于防爆场合,且耐磨性能良好,寿命长.中间滑动套无需润滑.柏森牌扭矩限制器不同于剪销式机械一次使用就须作废,而可以重复使用.

选择方法
1、由负荷条件或机器之设计强度,决定所需的滑动扭矩.如机器的负荷条件不祥,则将扭矩限制器的滑动扭矩设定为其安装轴相关电机所产生扭矩的1.5~2倍.
2、请选择扭矩范围和内径范围足够的扭力限制器.由设在摩擦片间的中心构件厚度决定,正确的轴套长度.轴套的选择不可大于中心构件的宽度,中心构件的最大厚度见表 (最大)值.

扭矩的设定
1、扭矩限制器的扭矩设定只需扭紧或放松调整螺栓(调整螺帽)便可.
2、扭矩限制器在安装至轴上后,即可进行扭矩调整,其步骤如下:
TLA127至TLA508型:
首先, 转动螺帽,把碟形弹簧固定至一片,再将每一调整螺栓扭60°.
其次,在正常负荷情况下此扭矩限制器仍然滑动,则逐渐扭紧螺帽(TLA50- TLA89型)或螺栓(TLA127- TLA508型),
一直到扭矩限制器不再滑动.
注意,各螺栓松紧度必须均匀,先试行调整数次以寻找相关机器正确扭矩设定,下面有效转角和预设扭矩关系可供参考.
精密的扭矩调整时,宜将本扭矩限制器在调整螺帽或螺栓旋转45°,于50—60rpm下试运转约500转.

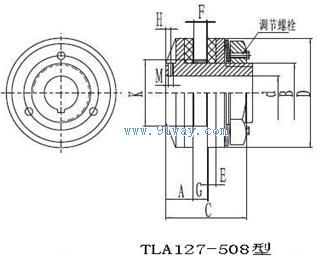

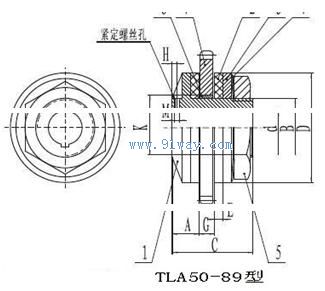

1、半联轴器 2、摩擦片 3、挡板 4、碟形弹簧 5、调节螺母 6、衬套 7、中心构件（链轮、带轮等）

TLA型摩擦片式扭力限制器的基本参数及主要尺寸
