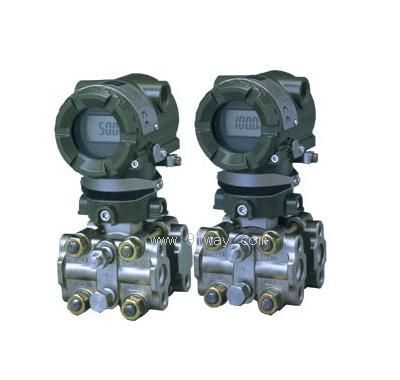

产品名称: EJAX120A微差压变送器
型号规格: EJAX120A微差压变送器
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 差压变送器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
EJAX120A微差压变送器产品详细说明:
EJAX120A微差压变送器用于测量液体、气体和蒸汽液位、密度和压力,然后将其转变成4-20mADC的电流信号输出。
EJAX120A也可HART275手操器相互通讯,通过它们进行设定、监控等。
二、功能规格
输出:二线制,4-20mADC输出,数字通讯,可编程设定线性或平方根输出方式,HART协议加载在4-20mADC信号上。
电源电压
10.5-42VDC (工作状态)
10.5-30VDC (本安型)
16.4-42VDC (数字通讯)
16.4-30VDC (本安型)
负载(输出信号代码为E和S时):0-1335Ω工作状态
250-600Ω数字通讯
阻尼时间常数:放大器部件和膜盒的阻尼时间常数之和。放大器部件阻尼时间常数在0.2~2秒范围可调。
工作压力:-50~50KPa(-7.25~7.25psi)
环境温度:-20-80℃(-13-1760F)
接液温度:-25-80℃(-13-1760F)
HART:通讯距离:用多芯双绞线,通讯距最大可达1.5Km,通讯距离因电缆类型而异。
三、性能规格
调量程的参考精度:包括从零点开始的线性、滞后性和重复性)±0.2% ±0.1%(高精度)

EJAX120A微差压变送器选型规格表

型号
规格代码
说明
EJAX120A

微差压变送器
输出信号
-E
4~20mA,HART协议数字通讯(参见GS1C22T1-CY)
测量量程(膜盒 )

0.1~1kPa{10~100mmHO}

接液部分材质
S
[本体][膜盒][排气螺钉]
SCS14A(注1)SUS316L(注2)SUS316
管道连接
0
1
2
3
4
5
无过程接头(容室法兰上Rcl/4内螺纹)
带Rcl/4内螺纹的过程接头带Rcl/2内螺纹的过程接头
带1/4NPT内螺纹的过程接头带1/2NPT内螺纹的过程接头
无过程接头(容室法兰上1/4NPT内螺纹)
螺栓、螺母材质
A
B
C
[最大工作压力]
SCM43550kPa{0.5kgf/cm2}
SUS63050kPa{0.5kgf/cm2}
SUS6050kPa{0.5kgf/cm2}
安装方式
-2
-3
-6
-7
-8
-9
垂直安装,右面高压,过程接头在上(注3)
垂直安装,右面高压,过程接头在下(注3)
垂直安装,左面高压,过程接头在上(注3)
垂直安装,左面高压,过程接头在下(注3)
水平安装,右面高压(注4)
水平安装,左面高压(注4)
电气接口
0
2
3
4
G1/2内螺纹,1处接线口
1/2NPT内螺纹,2处接线口Pg13.5内螺纹,2处接线口M20内螺纹,2处接线口
G1/2内螺纹,2处接线口,带一个盲塞
1/2NPT内螺纹,两个电气接口,一个盲塞Pg13.5内螺纹,两个电气接口,一个盲塞
M20内螺纹,两个电气接口,一个盲塞
显示表头
D
E
数字式表头
带设定按钮的数字表头
(无表头)
2-inch管安装支架
A
B
C
D
N
SECC平托架
SUS304平托架
SECCL型托架
SUS304L型托架
无安装支架

例:EJAX120A-EES5A-92NN
注1:指容室法兰和过程接头的材质
注2:膜片材质为哈氏合金C-276,其余接液部分材质为SUS316L注3:必要时,选代码为C和D的安装支架
注4:必要时,选代码为A和B的安装支架
※号是标准规格中最具代表性的规格
