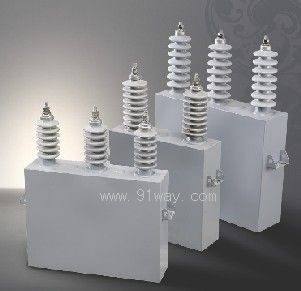

BAM系列高压并联电容器产品详细说明：

BAM系列高压并联电容器主要应用于50Hz或60Hz交流电力系统以改善功率因数。产品性能符合GB3983.2-89《高电压并联电容器》及国际标准IEC60871-1。

型号含义

*液体介质代号 Liquid dielectric code
W-浸渍剂为烷基苯 lmpregnant is AB
**固体介质代号 Solid dielectric code
F-浸渍剂为二芳基乙烷1mpregnant is PXE
A-浸渍剂为苄基甲苯1mpregnant is M/D BT
F-聚丙烯薄膜和电容器纸复合介质 Mixed dielectric of pp film and
paper
M-全薄膜介质 Full-film dielectric

BAM系列高压并联电容器使用条件

1、海拔高度不超过1000m，环境空气温度-40℃~+40℃。
2、安装场所无剧烈的机械振动、无有害气体及蒸汽、无导
电性及爆炸性尘埃。
3、连续运行电压1.0Un，长期过电压最高值超过1.1Un。
4、稳态过电流(包括谐波电流)不超过1.43In。
5、最大允许容量不超过1.35Qn。

BAM系列高压并联电容器主要规格

型号 Model	额定值 Rated value
	电压 UN(kV)	容量 QN(kvar)	频率 FN(Hz)	电容 CN(μF)	电流 IN(A)
BAM6.6/ 3-100-1W	6.6/ 3	100	50	21.92	26.24
BAM6.6/ 3-150-1W	6.6/ 3	150	50	32.88	39.36
BAM6.6/ 3-200-1W	6.6/ 3	250	50	43.88	52.49
BAM11/ 3-100-1W	11/ 3	100	50	7.892	15.75
BAM11/ 3-150-1W	11/ 3	150	50	11.84	23.62
BAM11/ 3-200-1W	11/ 3	200	50	15.87	31.49
BAM11-100-1W	11	100	50	2.631	9.091
BAM11-150-1W	11	150	50	3.964	13.64
BAM11-200/1W	11	200	50	5.261	18.18
BAM12-100-1W	12	100	50	2.21	8.333
BAM12-150-1W	12	150	50	3.316	12.5
BAM12-200-1W	12	200	50	4.421	16.67
