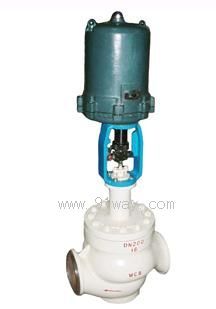

产品名称: DHSC防爆电动笼式单座调节阀
型号规格: DHSC防爆电动笼式单座调节阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 调节阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
DHSC防爆电动笼式单座调节阀产品详细说明:
详细介绍:
CV3000-KHSC电动笼式单座调节阀适用于高压差易产生闪蒸空化的场合,是一种高性能的单座调节阀,坚固的套筒保护阀体不受闪蒸和空化的破坏。阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广。阀芯导向面积大,抗振性好。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。

DHSC防爆电动笼式单座调节阀符合GB/T4213-92、VDS4006-92标准。

技术参数和性能指标

阀 体

型 式 直通单座铸造球形阀
公称通径 40、50、65、80、100、150、200mm
公称压力 ANSI 125、150、300、600 JIS10、16、20、30、40K PN1.6、4.0、6.4MPa
连接型式 法兰连接:FF、RF、RJ、LG
法兰标准:JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接:嵌接焊SW(40~50mm) 对接焊BW(65~200mm)
材 料 铸钢(ZG230-450)
铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等
上 阀 盖 常温型(P):-17~+230℃ 伸长Ⅰ型(EⅠ):-45~-17℃ +230~+566℃
伸长Ⅱ型(EⅡ):-100~-45℃ 伸长Ⅲ型(EⅢ):-196~-100℃
注:工作温度不准超过各种材料的允许范围
压盖型式 螺栓压紧式
填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式 单座套筒式柱塞型阀芯

套筒形式 分离式套筒
材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)
不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

执行机构
型 式 DKZ系列电动执行机构;361L系列电子式电动执行机构;SKZ系列电子式电动执行机构;PSL系列电子式电动执行机构
输入信号 DKZ执行机构: Ⅱ型0~10mA·DC(输入电阻200Ω);Ⅲ型4~20mA·DC(输入电阻250Ω)
361L执行机构: 4~20mA·DC、1~5V·DC(输入电阻250Ω)
SKZ执行机构: 4~20mA·DC、1~5V·DC
PSL执行机构: 4~20mA·DC
电源电压 DKZ执行机构:220V,50Hz
361L执行机构:220V,50Hz
SKZ执行机构:单相控制220V,50Hz
PSL执行机构:单相控制220V,50Hz;三相控制380V,50Hz
手动机构 DKZ执行机构:手轮
361L执行机构:离合式
SKZ执行机构:手轮
PSL执行机构:手轮

阀作用型式 电关式或电开式
附 件 定位器、手轮机构、阀位传送器等
性 能
泄 漏 量 符合标准ANSI B16.104Ⅳ级,小于额定Cv的0.01%
回 差 配DKZ执行机构为1.5%;配361L执行机构为2%;配SKZ执行机构为1%;配PSL执行机构为1%
基本误差 配DKZ执行机构为±2.5%;配361L执行机构为±2%;配SKZ执行机构为±1.5%;配PSL执行机构为±1%
注:采用标准的V型聚四氟乙烯填料时

DHSC防爆电动笼式单座调节阀
