产品名称：

NFG系列逆止器

型号规格：

NFG系列逆止器

产品类别：

常规产品 -- 机械传动 -- 逆止器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

NFG系列逆止器产品详细说明：

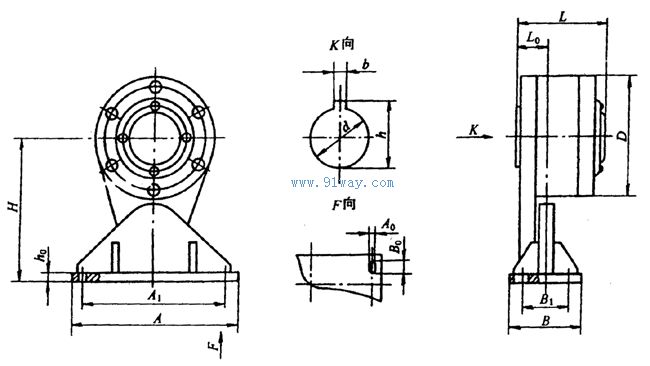

NFG型逆止器主要尺寸 /mm

规格	d_min	d_max	S_min	S_max	D	L	L₀	H	H₀	A	A₁	A₀	B	B₁	B₀
NFG10	32	50	110	145	190	162	36	215	12	200	160	14	95	60	20
NFG16	45	60	110	150	208	167	38	225	12	200	160	14	95	60	20
NFG25	50	70	115	155	230	172	43	250	16	250	200	18	120	75	25
NFG40	60	80	120	166	245	183	48	265	16	250	200	18	120	75	25
NFG63	70	90	125	180	260	196	56	330	20	380	330	22	160	100	34
NFG80	80	100	130	185	275	200	56	345	20	380	330	22	160	100	34
NFG100	90	110	140	220	295	238	68	375	22	400	350	22	170	110	34
NFG125	100	130	160	250	330	262	76	400	22	400	350	22	170	110	34
NFG160	110	140	165	260	360	273	84	435	25	450	380	26	180	125	36
NFG200	120	150	175	260	405	275	87	465	25	450	380	26	180	125	36
NFG250	130	160	180	270	440	285	92	500	25	450	380	26	180	125	36

注：表中“Smin”和“Smax”分别为安装逆止器的轴伸所需的最小和最大长度。

NFG系列逆止器

NFG系列逆止器

NFG系列逆止器（示意图）
