FDF-MG系列电磁阀产品详细说明：

概述
FDF-MG电磁阀是为R410A制冷剂开发的新型电磁阀，用于液管路、吸气管路和热蒸汽管路，也适用于其他氟化物。

特点
FDF～MG型电磁阀为伺服式电磁阀，适用于氟化物制冷剂的液管路、吸气管路和热蒸汽管路。
电磁阀适用于冷藏、冷冻、空调装置。
有多种交流电压AC和直流电压DC线圈供选择。
适用于R410A及其它HCFC、HFC制冷剂（R717除外）和相容的润滑油。
适用工质温度-40℃～+105℃，除霜期间最高温度+130℃。
适用环境温度-40℃～+55℃。
最高工作压力45bar。
耐液压强度≥68bar。
可提供UL/CUL认证。

FDF-MG系列电磁阀型号和参数Technical data

型号 Model	接管方式 Form of Connection	接管尺寸 Connection Size		阀开启压差 Opening diff pressure(bar)			Kv值 Kv Value m3/h	最大安全工作压力 Max working pressure (bar)	外形尺寸 Dimensions(mm)			电源种类Rated power
		mm ODF	in ODF	最小 Min	最大(水) Max(liquid)				L mm	W mm	H mm	AC	DC
					交流电压 50/60Hz AC	直流电压 DC
FDF3G	焊接式	6	1/4	0	28	24	0.27	45	117	31	76	24 36 110 220	12 24 110 220
		10	3/8
FDF6MG		10	3/8	0.05			0.8		127	32	80
		12	1/2
		16	5/8
FDF8MG		10	3/8				1.0		137	38	88
		12	1/2						137
		16	5/8						162
FDF10MG		12	1/2				1.8		137	45	88
		16	5/8						166
FDF15MG		19	3/4				3		174	52	96
		22	7/8
FDF20MG		22	7/8				5		190	58	115
		22	7/8(加长)						230
		28	9/8						250

Kv值水在通过电磁阀时的压差为1bar时的流量、单位m3/h、密度ρ=1000 kg/m3
注：如需其它工作特性和规格产品，请与本公司接洽联系。

型号与参数 Technical date

名义制冷量Nominal Liguid Capacity(k)w
型号 Model	液体Liguid					吸气Suction					热蒸汽Steam
	R22	R134a	R404A R507	R407c	R410A	R22	R134a	R404A R507	R407c	R410A	R22	R134A	R404A R507	R407c	R410A
FDF3G	6.2	3.9	3.7	5.7	6.48	0.675	0.54	0.40	0.62	0.702	2.92	2.32	1.73	2.66	3.02
FDF6MG	18.4	14.7	11.0	16.8	19.2	2.0	1.6	1.2	1.84	2.08	8.64	6.88	5.12	7.89	8.96
FDF8MG	23.0	18.4	13.8	21.0	24.0	2.5	2.0	1.5	2.3	2.6	1.8	8.6	6.4	9.87	11.2
FDF10MG	43.7	35.0	26.2	39.9	45.6	4.8	3.85	2.88	3.99	5.02	20.54	16.45	12.15	18.63	21.3
FDF15MG	69.0	55.2	41.4	63.0	72.0	7.59	6.07	4.55	6.93	7.92	32.24	25.8	19.35	29.42	33.65
FDF20MG	103.5	82.8	62.1	94.5	108	11.38	9.10	6.83	10.39	11.88	48.37	38.7	29.02	44.17	50.48

液体和吸气名义制冷量为： 热气名义制冷量工况条件为：
蒸发温度 te=4.4℃ 冷凝温度 tc=+40℃
阀前液体温度 t1=38℃ 经过阀门压力降 ΔP=0.8bar
通过电磁阀压力降 R134a ΔP=0.15bar 热蒸汽温度 th=+65℃
R22、R404A、R507、R407c、R410A ΔP=0.21bar 液体制冷剂过冷度 Δtsub=4K

安装
电磁阀应该垂直安装在水平管道上，介质流动的方向应与电磁阀所示的箭头方向一致。
线圈工作输入电压必须与线圈上标明额定电压一致。决不允许在电磁线圈通电时从阀上拆下来，以防烧坏线圈。
电磁阀焊管在与系统管子焊接时，必须注意以下几点：
从阀上拆下电磁线圈，用湿布或湿棉纱包在阀体上保护阀体，以防在焊接时温度过高烧坏阀内零件。
焊接时请注意焊枪火焰方向。
最好选用高银焊条焊接。
带手动杆的电磁阀，必须先旋转手动杆使阀开启，然后做系统气密性试验，以免损坏膜片。

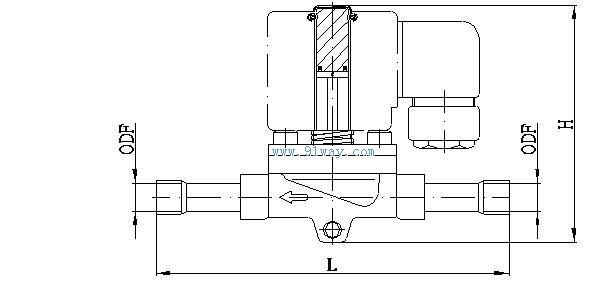

FDF-MG系列电磁阀外形尺寸Dimensions
