产品名称: TCLE系列热力膨胀阀
型号规格: TCLE系列热力膨胀阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 膨胀阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
TCLE系列热力膨胀阀产品详细说明:
概述 TCLE/TRFE系列热力膨胀阀是分拆式膨胀阀,适用于空调、商业制冷、运输空调及冷冻等广泛领域。特点 拼接式结构简单易修,只需旋下固定螺栓,就可更换动力头与阀芯。 稳定的过热度有卓越表现。 可提供MOP(马达过载保护)功能。 可提供各种接管尺寸和形式。 适用R22, R134a, R407C, R404A/R507冷媒等介质。

膨胀阀产品命名方式: 例: 制冷剂代号(Refrigernt code): H(R22) R(R502) M(R134a) N(R407C) S

(R404A/R507)选型表格Technical data

注:名义制冷量是基于蒸发温度te=4.4℃,冷凝温度tc=40℃,阀前制冷剂温度为t1=37.8℃。
注:如需其它工作特性和规格产品,请与本公司接洽联系。
过热度调节出厂过热度设定为3.4K,静过热度调节范围2~8K。逆时针转动调节杆一圈,过热度减少0.3K。

TCLE系列热力膨胀阀外形尺寸Dimensions

型号
Model
接管形式
Form of connection
标准接管
Connecting size
A
mm
B
mm
C
mm
D
mm
E
mm
F
mm
G
mm
H
mm
I
mm
毛细管长度
Capillary length
进口
Inlet
出口
Outlet
TCLE
直通式
Straight-thru
∅16 ODF
或5/8
∅16 ODF
或5/8
94
65
65
30.5
17
122
∅13
62
44.5
1.5m
直角式
Angle
∅16 ODF
或 5/8
∅16 ODF
或5/8
138
65
65
30.5
61
122
∅13
62
44.5
TRFE
直通式
Straight-thru
∅22 ODF
或7/8
∅22 ODF
或7/8
138
55
49
44
90
122
∅13
65
44.5
1.5m
3m
∅28.5 ODM
或1-1/8
∅28.5 ODM
或1-1/8
直角式
Angle
∅22 ODF
或7/8
∅22 ODF
或7/8
138
55
49
44
90
122
∅13
65
44.5
∅28.5 ODM
或1-1/8
∅28.5 ODM
或1-1/8
法兰式
Flange
∅33X3.5
∅33X3.5
123
115
85
111
∅35
122
∅13
--
--


注:毛细管长度有特殊要求可与本公司接洽联系。

TCLE系列热力膨胀阀外形尺寸

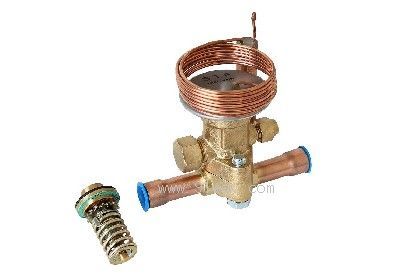

TCLE系列热力膨胀阀
