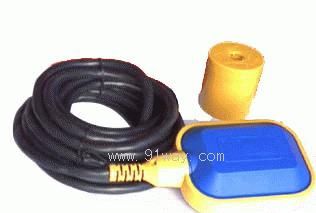

产品名称: ZP-14电缆型浮球开关
型号规格: ZP-14电缆型浮球开关
  放大图片 放大图片
产品类别: 常规产品 -- 仪器仪表 -- 液位开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13901609058
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
ZP-14电缆型浮球开关产品详细说明:

一、产品用途说明
结构简易,性能可靠:产品能在政党情况下发出开关控制信号,可靠性强,抗干扰性强。
坚固耐用:产品使用寿命长,操作正确,无故障发生。
易于安装方法、方便调节方法:水位控制范围可调,用一枚螺丝钉保护电缆信号,完成安装。
应用范围广、一般性能强:该产品对支流,污水、油、小于介质浓度的酸液,无污染环境(如食品饮料业),柴油机气化和自动燃料供给均适用。
电路简单、经济而实用:操作电压220V,电流10A,产品应用电路简单,使用成本低。

二、电构造
使用“黑色”和“蓝色”的电线 浮球在下水位时,接点是接通的状态 浮球在水位时,接点是不通的状态
使用“黑色”和“褐色”的电线 浮球在下水位时,接点是接通的状态 浮球在水位时,接点是不通的状态
浮球开关、液位控制器

三、安装及接线方法
按产品规格操作
合格产品包含地线,地线颜色为黄色或绿色 需给这两根线提供“高层封闭”,“特殊要求”,“低层封闭”装置

四、重锤的装置法
1.将浮球开关的电线从重锤的中心下凹圆孔处穿入后,轻轻推动重锤,使嵌在圆孔上方的塑胶环因电线头之推力而脱落。(如果有必要的话,也可用螺丝起子把一塑胶环拆下),再将这个脱落的塑胶环套的电缆上你所想因定重锤以设定水位之置。
2.轻轻地推动重锤拉出电缆,直到重锤中心扣住塑胶环。重锤只要轻轻扣在塑胶环中即不会滑落,此塑胶环如有损坏或遗失,可用同轻裸铜线扣入电缆代替。
重锤为要求才附之配件
请将电线直接拉到控制箱,尽量避免使用中间接头,若不得已而有接头时,绝不可将电缆线接头浸入水中。

五、结构图及安装图

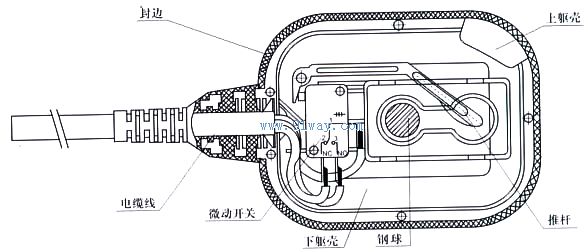

ZP-14电缆型浮球开关结构图

ZP-14电缆型浮球开关
