Q96-ZCW,ZCY,CW,CY系列温度压力指示仪表产品详细说明：

特点：
Q96-ZCW,ZCY,CW,CY系列温度压力指示仪表用于直接指示4-20mA信号电量信号

特性：
精度：1.5级
环境温度范围：-25℃ ~ +55℃
外壳防护“按IP42/52
耐振动：0.7g
仪表表度尺：白色底黑色刻度如需设定值可划红线
输入：4_20mA或其他电量信号
仪表安装用二个对角支架固定

Q96-ZCW,ZCY,CW,CY系列温度压力指示仪表规格：

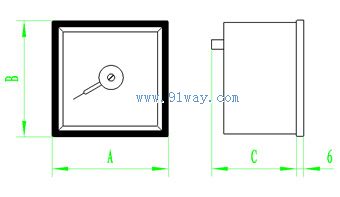

产品型号	展开角	外型尺寸(A×B×C)	开孔尺寸(mm)	重量(kg)
Q96-ZCW	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-ZCY	240°	96×96×80	92+0.5×92+0.5	0.6
Q96-CW	90°	96×96×80	92+0.5×92+0.5	0.6
Q96-CY	90°	96×96×80	92+0.5×92+0.5	0.6

压力（MPa/Pai）		温度（℃）
0/0.16 0/0.25 0/0.4 0/0.6 0/1 0/1.6	0/25 0/40 0/60 0/100 0/160 0/400	-30/+70 0/100 0/150 0/200 0/250 0/750

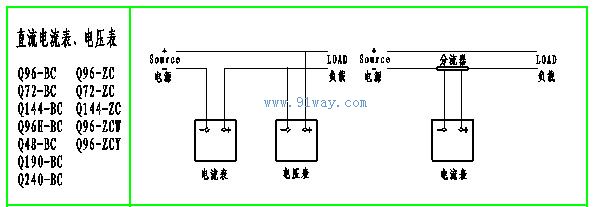

接线示意图
