产品名称：

S312柔性防水套管

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 胶管

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

S312柔性防水套管产品详细说明：

产品说明
柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物。
套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外层防腐油设计决定。
套管穿墙处之墙壁，如遇非混凝土墙壁时应改用混凝土墙壁，其浇注混凝土范围应比翼环直径（ D6 ）大 200mm ，而且必须将套管浇固与墙内。
穿管处之混凝土墙厚应不小于 300mm 否则应使墙壁一边加厚或两边加厚。加厚部分的直径最小应比翼环直径（ D6 ）大 200mm
套管的材料重量是按墙厚 L 值为 300mm 计算，如墙厚大于 300mm 应另行计算。

主要技术参数

Dg	D 1	D 2	D 3	D4	D 5	D 6	D 7	D 8	D 9	D 10	e 0	e	e 1	e 2	e 3	C	δ 1	δ 2	δ3	b 1	b 2	b 3	d	h	k	Φ	M	螺孔 n
50	60	70	90	91	137	177	100	108	109	99	60	60	70	50	12	18	4	4	10	14	10	10	20	5	4	14	12	4
70	73	83	103	104	150	190	113	121	122	112	60	60	70	50	12	18	4	4	10	14	10	10	20	5	4	14	12	4
80	89	99	121	122	177	217	131	140	141	130	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
100	108	118	140	141	196	236	150	159	160	149	60	60	75	55	14	2	4.5	4	11	16	10	10	20	5	4	18	16	4
125	133	141	161	162	217	257	169	180	181	168	50	60	75	50	16	2	5.5	4	10	18	10	10	16	5	4	18	16	8
150	159	165	185	186	240	280	191	203	204	190	50	60	75	50	16	2	6	4.5	10	18	10	10	16	6	5	18	16	8
200	219	229	249	250	310	350	259	273	274	258	60	60	75	50	16	2	7	6	10	20	10	15	20	6	5	18	16	8
250	273	281	301	302	362	402	309	325	326	308	50	60	75	50	16	2	8	7	10	20	10	15	16	8	7	18	16	12
300	325	332	352	353	422	462	359	377	378	358	50	60	80	55	16	25	9	8	10	20	10	15	16	8	7	23	20	12
350	377	383	401	402	471	511	407	426	427	406	50	60	85	55	20	25	9.5	9	9	22	10	15	16	8	7	23	20	12
400	426	434	454	455	525	565	462	480	481	461	50	60	85	55	20	25	9	9	10	24	10	15	16	8	7	23	20	16
450	480	486	506	507	575	615	512	530	531	511	50	60	85	60	20	25	9	9	10	24	12	15	16	8	7	23	20	16
500	530	540	560	561	633	673	570	588	589	569	60	75	95	65	20	25	9	9	10	25	12	15	20	8	7	23	20	16
600	630	640	660	661	737	787	670	688	689	669	60	75	95	65	22	25	9	9	10	26	12	20	20	10	9	25	22	20
700	720	730	750	751	827	877	760	778	779	759	60	75	110	75	25	25	9	9	10	28	12	20	20	10	9	25	22	24
800	820	830	850	851	937	987	860	878	879	859	60	75	110	75	25	35	9	9	10	28	12	20	20	10	9	30	21	24
900	920	930	950	951	1037	1087	960	978	979	959	60	75	110	75	27	35	9	9	10	30	12	20	20	10	9	30	21	24
1000	1020	1030	1050	1051	1137	1187	1060	1078	1079	1059	60	75	110	75	27	35	9	9	10	30	12	20	20	10	9	30	21	28

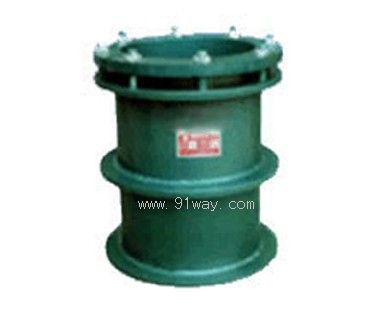

S312柔性防水套管

S312柔性防水套管（示意图）
