产品名称：

ZCTG型电磁阀

型号规格：

放大图片

产品类别：

常规产品 -- 泵阀管件 -- 电磁阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZCTG型电磁阀产品详细说明：

用途:
ZCTG型电磁阀,适应蒸气、空气、水、油等介质，装在管路系统中，能实现管路装置的自动控制。

技术参数：

型号	公称通径 mm	工作压差 Mpa	介质及温度	连接形式	电源电压 V AC 380 220 127 36 DC 220 110 36 24 12	结构尺寸
型号	公称通径 mm	工作压差 Mpa	介质及温度	连接形式		L	H	D	￠1	￠2	n
ZCTG-2.5	2.5	0~1.0	空气水蒸气水油 ≤180℃	G1/4		40	90
ZCTG-6	6	0.04~16		G1/4		64	138	126
ZCTG-10	10			G3/8		64	138	126
ZCTG-15	15			G1/2		84	158	128	142
ZCTG-20	20			G3/4		86	168	136	145
ZCTG-20F	20			法兰		218	168	136	145	90	4-23
ZCTG-25	25			G1		94	186	146	163
ZCTG-25F	25			法兰		240	186	146	163	100	4-23
ZCTG-32	32			G5/4		113	206	166	180
ZCTG-32F	32			法兰		300	206	166	180	115	4-25
ZCTG-40	40			G3/2		132	227	180	200
ZCTG-40F	40			法兰		350	227	180	200	125	4-27
ZCTG-50	50			G2		150	254	194	214
ZCTG-50F	50			法兰		412	254	194	214	165	4-27

安装使用注意事项：
1、安装前先检查对铭牌参数应与使用要求相符；
2、安装时电磁阀线圈向上，并保持垂直位置，电磁阀沙锅内的箭头与管道流向一致；
3、电磁阀的接线应固定可靠，不得悬荡。安装在露天场所时，应用防雨水，防溅水的遮盖措施。

定货须知：
1、订货时应注明型号、通径、介质、压力、温度、电源电压等；

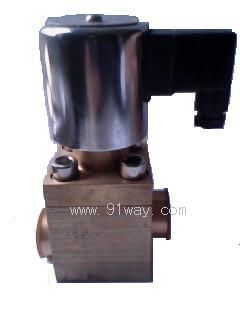

ZCTG型电磁阀（示意图）
