产品名称: CX-6型电动机操作机构
型号规格: CX-6型电动机操作机构
  放大图片 放大图片
产品类别: 常规产品 -- 备品配件 -- 电动操作机构
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CX-6型电动机操作机构产品详细说明:
CX-6型电动机操作机构(以下简称CX-6型机构),是由交流电动机驱动,通过齿轮及我论蜗杆减速的操作机构,供操作高压隔离开关和接地开关之用,可进远方控制,也可以就地用电动控制或利用手柄进行手力操作。箱内装设手动与电动联锁装置,以实现手动操作与电动操作之间的电气联锁。
2、 使用环境条件
2.1 与所配的高压隔离开关和接地开关相同
2.2 电源电压变化范围为额定电压的85%~110%

3、技术参数

机构型号

CX-6

CX-6-II

主轴转角

180°

180°或90°

额定输出力矩N.m

490

490

分合闸时间 s

7±1

7±1或3±1

电动机电压 V

三相交流380V

三相交流380V

控回电压 V

AC380V或 AC220,DC220V

AC380V或 AC220,DC220V

电动机功率 kw

0.55

0.55

机构重量 kg

80

80

所配高压隔离开关型号

GW4,GW5,GW7

GW8,FWZ负荷开关,GN隔开


4、工作原理与结构
4.1 CX-6型机构由电动机驱动,通过齿轮、蜗杆蜗轮减速后将转矩传至输出轴,安装时通过钢管联接隔离开关进行分合闸。主要由电动机、机械减速传动系统、电气控制系统和箱体组成。
电动机为三相交流异步电动机:电气控制系统包括自动开关、远方/停止/当地切换开关、手动电动联锁装置、分合闸按钮、接触器、行程开关等。
箱体由钢板或不锈钢板制成,起支撑及保护作用,为便于安装和检修,在正面和侧面各开一门。
4.2 CX-6型机构操作程序如下。
4.2.1 电动操作
将面板上联锁装置拨到电动闭锁位,当地远动开关拨至当地位,闭合电源开关使电源接通。需分闸时按分闸按钮,分闸接触器控制线圈接通,使电动机线路接通,电动驱动接近分闸点位置时,限位开关动作切断分闸接触器控制线圈的电源,分闸接触器复位,电动机电源被切断,机械限位装置使机构限制在分闸准确位置。
需合闸时按合闸按钮,电动机驱动减速装置带动与主轴相连的隔离开关和接地开关实现合闸,其动作原理与分闸相同。
在分合闸过程中,需要中途停止时或有异常情况时,可按停止按钮切断控制电源。机构主轴下部装有8对接点(4常开、4常闭)的辅助开关,供联锁及信号指示用.
本机构适用于远动系统装置,实现远动,也可以在电动机构前当地操作,为此设有远方/停止/当地开关.当机构调整或检修时拨到当地位置,可在机构前操作(此时远动电力已切断),拨至远动位置时,机构分合按钮不起作用,只可远动.
装有加热器的机构,当需要提高箱内温度,以驱散箱内潮湿空气,防止电器元件受潮,可闭合加热器开关,将加热器投入工作.工作完毕后打开加热器开关.
4.2.2 人力操作分合闸
将面板上联锁装置拨开,此时电动操作不起作用,将手柄插入蜗杆轴上即可进行分合闸操作.

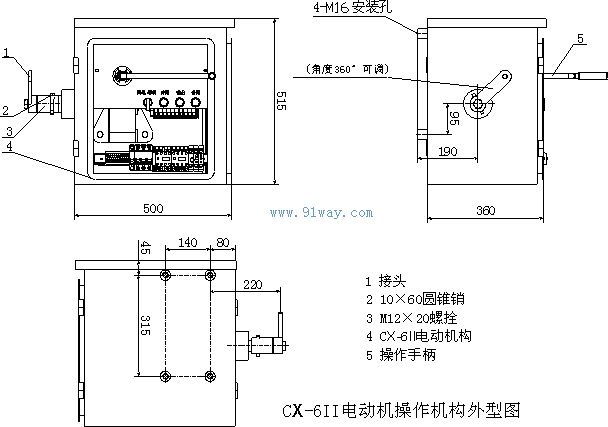

CX-6型电动机操作机构安装尺寸

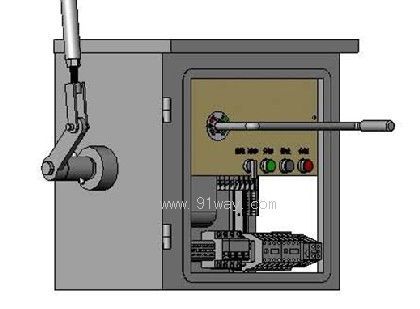

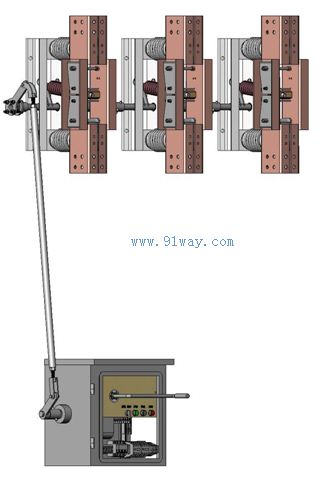

CX-6型电动机操作机构安装示意图

CX-6型电动机操作机构
