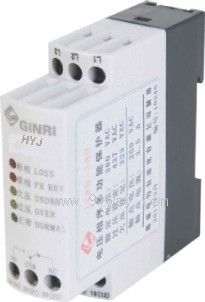

产品名称: HYJ三相电源监控器
型号规格: HYJ三相电源监控器
  放大图片 放大图片
产品类别: 常规产品 -- 低压电器 -- 电源保护器
分栏标签
参考价格: 厂价直销
产品品牌: 精瑞
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
HYJ三相电源监控器产品详细说明:
HYJ系列电压相序多功能保护器

1、保护特点
① 动态缺相、静态缺相保护:指被保护线路在运行状态或非运行状态时,任意一相发生断相故障,延时2S动作。指示灯形式为:红灯亮,并优先;
② 错相保护:防止L1、L2、L3三相交流相序接错的一种保护措施,延时2S动作。指示灯形式为:红灯亮;
③ 过压保护:指被保护线路电压高于设定值,延时3~8S动作。指示灯形式为:黄灯亮;
④ 欠压保护:指被保护线路电压低于设定值,延时3~8S动作。指示灯形式为:黄灯亮;.
⑤ 电压不平衡保护:指三相电压不平衡将会影响线路安全运行的一种保护措施。电压不平衡率= ×100% ×100% 高于10%时,延时2S动作。指示灯形式为:缺相红灯亮,并优先。

2、性能特点
① 保护器的保护功能不受线路或负载的电流大小,冲击电流、不平衡电流和负载性质的影响。能够全性能、全气候长期工作。功耗不大于10W;
② 用于电机保护时对电机接线方式无要求;
③ 本产品符合GB/T 14048.1-2000 、GB14048.5-2001 eqv IEC60947-1:1999;
④ 本产品的EMC符合GB4343-1995的无线电干扰特性测量方法和允许值。
3、工作特点
① L1、L2、L3三相接线正确,保护器绿灯亮,内部继电器吸合;如果相序接错,保护器红灯亮,只要交换L1、L2、L3三相中的任意两相,保护器就能认定该相序并正常工作。当被保护的线路正常工作后出现红灯亮,内部继电器不吸合时,应视为外线路相序误接,保护器具有防误接保护功能;
② L1、L2、L3三相过压或欠压时,黄灯亮,绿灯不亮,内部继电器释放;电压正常时恢复,绿灯亮,内部继电器吸合;
③ L1、L2、L3接三相交流电压,NO、COM为常开触点;NC、COM为常闭触点。直接使用导线连接接线端子。
4、安装方法
① 保护器可直接插入35mmTH型标准安装道轨;
② 在其他场合安装时可用M2-M4螺钉固定。
5、技术参数
① 环境温度 :-25℃~+55
② 相对湿度 :<90%
③ 触点电压 :250VAC、30VDC
④ 触点电流 :6A
⑤ 外型尺寸 :79mm×23mm×79mm

HYJ三相电源监控器
