产品名称: D343W型美标法兰式蝶阀
型号规格: D343W型美标法兰式蝶阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 蝶阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
D343W型美标法兰式蝶阀产品详细说明:
D343W型美标法兰式蝶阀特点
1、本阀采用三偏心密封结构,阀座与蝶板几乎无磨损,具有越关越紧的密封功能。
2、密封圈选用不锈钢制作,具有金属硬密封和弹性密封的双重优点,无论在低温和高温的情况下,均具有优良的密封性能,具有耐腐蚀,使用寿命长等特点。
3、蝶板密封面采用堆焊钴基硬质合金,密封面耐磨损,使用寿命长.
4、大规格蝶板采用绗架结构,强度高,过流面积大,流阻小。
5、本阀具有双向密封功能,安装时不受介质流向的限制,也不受空间位置的影响,可在任何方向安装
6、驱动装置可以多工位(旋转90°或180°)安装,便于用户使用。

D343W型美标法兰式蝶阀( 150Lb)

公称通径DN 尺寸
L D D1 D2 b Z-d
2" 50 108 152 120.5 92 16 4-19
2.5" 65 112 178 139.5 105 18 4-19
3" 80 114 190 152.5 127 19 4-19
4" 100 127 229 190.5 157 27 8-19
5" 125 140 254 216 186 27 8-22
6" 150 140 279 241.5 216 26 8-22
8" 200 152 343 298.5 270 29 8-22
10" 250 165 406 362 324 31 12-25
12" 300 178 483 532 381 32 12-25
14" 350 190 533 476 413 35 12-29
16" 400 216 597 540 470 37 16-29
18" 450 222 635 578 533 40 16-32
20" 500 229 699 635 584 43 20-32
24" 600 267 813 750 692 48 20-35
28" 700 292 927 864 800 71 28-35
32" 800 318 1060 978 914 81 28-41
36" 900 330 1168 1086 1022 90 32-41
40" 1000 410 1289 1200 1124 90 36-41

美标法兰式蝶阀( 300Lb)

公称通径DN 尺寸
L D D1 D2 b Z-d
2" 50 108 165 127 92 23 8-19
2.5 65 112 190 149 105 26 8-22
3" 80 114 210 168.5 127 29 8-22
4" 100 127 241 200 157 32 8-22
5" 125 140 279 235 186 35 8-22
6" 150 140 318 270 216 37 12-22
8" 200 152 381 330 270 42 12-25
10" 250 165 445 387.5 324 48 16-29
12" 300 178 521 451 381 51 16-32
14" 350 190 584 514.5 413 54 20-32
16" 400 216 648 571.5 470 58 20-35
18" 450 222 711 628.5 533 61 24-35
20" 500 229 775 686 584 64 24-35
24" 600 267 914 813 692 70 24-41

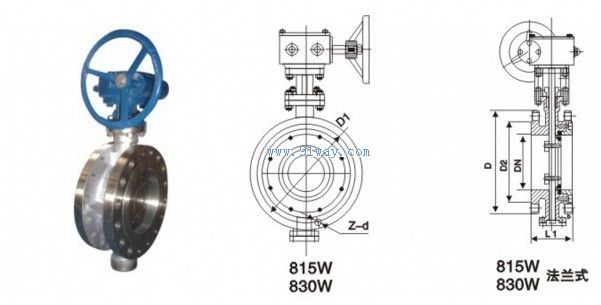

D343W型美标法兰式蝶阀外形及安装尺寸

D343W型美标法兰式蝶阀
