产品名称：

JY541W铜氧气阀

型号规格：

JY541W铜氧气阀

产品类别：

常规产品 -- 泵阀管件 -- 气体阀

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916950330

更多分享

产品简介：

（点击小图查看大图）

JY541W铜氧气阀产品详细说明：

JY541W铜氧气阀

锥齿轮氧气专用截止阀
型号：JY541W
口径：15～400MM
压力：2.5～4.0Mpa
温度：常温
材料：碳钢、不锈钢、硅黄铜
设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF

JY541W铜氧气阀

公称压力	公称直径DN(mm)	D	D1	D2	K	L	L1	F	F1	C	Z-d	H	H1
1.6	DN50	160	100	/	125	230	170	3	/	16	4-φ18	550	475
	DN65	180	120	/	145	290	170	3	/	18	4-φ18	650	565
	DN80	195	135	/	160	310	170	3	/	20	8-φ18	670	615
	DN100	215	155	/	180	350	170	3	/	20	8-φ18	750	665
	DN125	245	185	/	210	400	170	3	/	22	8-φ18	800	715
	DN150	280	210	/	240	480	233	3	/	24	8-φ23	910	810
	DN200	335	265	/	295	600	233	3	/	26	12-φ23	1000	850
2.5	DN50	160	100	/	125	230	170	3	/	20	4-φ18	550	475
	DN65	180	120	/	145	290	170	3	/	22	8-φ18	650	565
	DN80	195	135	/	160	310	170	3	/	22	8-φ18	670	615
	DN100	230	160	/	190	350	170	3	/	24	8-φ23	750	665
	DN125	270	188	/	220	400	170	3	/	28	8-φ25	800	715
	DN150	300	218	/	250	480	233	3	/	30	8-φ25	910	810
	DN200	360	278	/	310	600	233	3	/	34	12-φ25	1000	850
4	DN50	160	100	88	125	230	170	3	4	20	4-φ18	550	475
	DN65	180	120	110	145	290	170	3	4	22	8-φ18	650	565
	DN80	195	135	121	160	310	170	3	4	22	8-φ18	670	615
	DN100	230	160	150	190	350	170	3	4.5	24	8-φ23	750	665
	DN125	270	188	176	220	400	170	3	4.5	28	8-φ25	800	715
	DN150	300	218	204	250	480	233	3	4.5	30	8-φ25	910	810
	DN200	375	282	260	320	600	233	3	4.5	38	12-φ30	1000	850

JY541W铜氧气阀

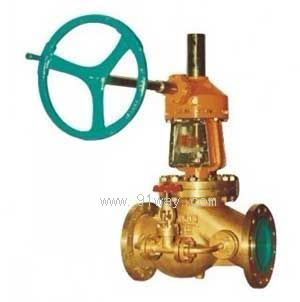

JY541W铜氧气阀（示意图）
