产品名称: FF-101电液伺服阀
型号规格: FF-101电液伺服阀
  放大图片 放大图片
产品类别: 常规产品 -- 泵阀管件 -- 伺服阀
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916950330
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FF-101电液伺服阀产品详细说明:
FF-101电液伺服阀性能指标

项目   型 别

ITEMS        MODEL

FF101

供油压力范围[MPa]

SUPPLY PRESSURE[MPa]

2~28

额定供油压力Ps[MPa]

RATED SUPPLY PRESSURE Ps[MPa]

21

额定流量Qn[L/min]

RATED FLOW Qn[L/min]

1,1.5,2,4,6 or 8

额定电流In[mA]

RATED CURRENT In[mA]

10 or 40

滞  环[%]

HYSTERESIS[%]

≤4

分 辨 率[%]

THRESHOLD[%]

≤1

非线性度[%]

NONLINEARITY[%]

≤±7.5

不对称度[%]

UNSYMMETRY[%]

≤±10

压力增益[%Ps/1%In]

PRESSURE GAIN[%Ps/1%In]

>30

内  漏[L/min]

INTERNAL LEAKAGE[L/min]

≤0.25+5% Qn

零  偏[%]

NULL BIAS[%]

≤±3

供油压力零漂(80~110%Ps)[%]

NULL SHIFT WITH SUPPLY PRESSURE OF
(80~110%Ps)[%]

≤±2

回油压力零漂(0~20% Ps)[%]

NULL SHIFT WITH RETURN PRESSURE OF
(0~20%Ps)[%]

≤±2

温度零漂(-30~+150℃)[%]

NULL SHIFT WITH TEMPERATURE OF
(-30~+150℃)[%]

≤±4

频 率
特 性

幅频宽(-3dB)[Hz]

FREQUENCY RESPONSE

AMPLITUDE RADIO WITH
(-3dB)[Hz]

>100

相频宽(-90°)[Hz]

PHASE LAG WITH
(-90°)[Hz]

>100

工作温度[℃]

WORKING TEMPERATURE[℃]

-55~+150

净  重[Kg]

NET WEIGHT[Kg]

0.19


额定电流、线圈电阻及电感
RATED CURRENT、COIL RESISTANCE AND INDUCTANCE

每个线圈在20℃时的电阻值(欧姆)
RESISTANCE OF EACH COIL AT 20℃(Ω)

额定电流(mA)
RATED CURRENT(mA)

近似的线圈电感(亨)  PROXIMATE COIL INDUCTANCE(H)

差动、并联或单线圈
Differential、parallel or individual coils

串联  series

差动联接  differential

串联  series

单线圈  individual

并联  parallel

50

40

20

0.28

0.57

0.15

0.13

700

10

5

3

6

2

1.7

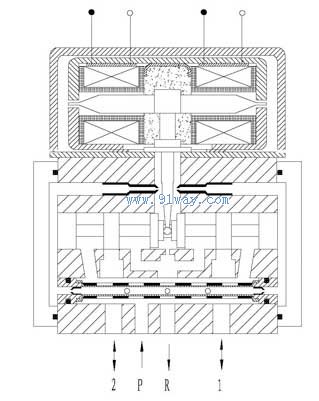

FF-101电液伺服阀结构原理图

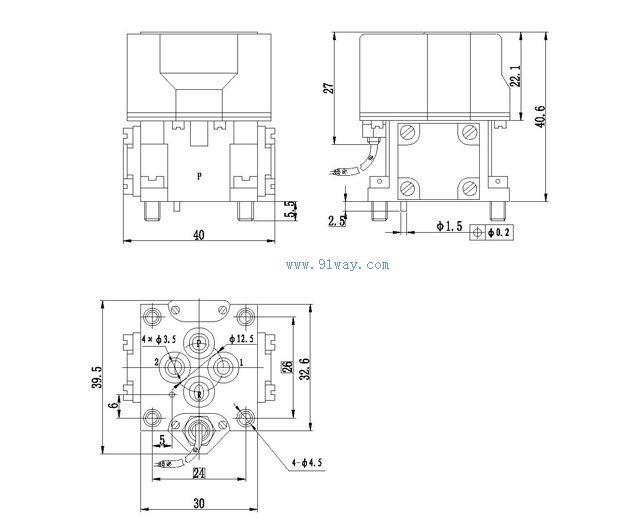

FF-101电液伺服阀外形尺寸及安装尺寸
FF-101电液伺服阀

FF-101电液伺服阀
