Y10WF-100/260S交流无间隙气体绝缘金属氧化物避雷器产品详细说明：

产品特点：
Y10WF-100/260S是110KV三相共体罐式避雷器，内部绝缘位SF6气体，与组合电器GIS配套使用。该产品设计合理，结构优化，将内部电场及电位分布控制在合理的范围内；有良好的电气性能，采用良好的密封结构，密封性能好；设有防爆装置，防爆性能好。

产品通过了国家绝缘子避雷器质量监督检验中心的型式试验，各项技术参数和性能指标均符合GB11032《交流无间隙金属氧化物避雷器》、JB/T7617《六氟化硫罐式无间隙金属氧化物避雷器》和6601-JT-94《110kV GIS用SF6罐式（三相）无间隙金属氧化物避雷器技术条件》的规定。现场抽样测试合格。试运行反映良好。

Y10WF-100/260S交流无间隙气体绝缘金属氧化物避雷器技术参数：

序号	项目			110KV避雷器
1	系统标称电压/系统最高电压Um KV (r.m.s)			110/126
2	避雷器额定电压Ur KV (r.m.s)			100	102	108
3	避雷器持续运行电压Uc KV (r.m.s)			78	79.6	84
4	直流参考电压U1mA KV ≥			145	148	157
5	工频参考电压（阻性1mA下） KV (r.m.s) ≥			100	102	108
6	额定气体压力			0.45Mpa
7	最低气体压力			0.35Mpa
8	残压KV（peak）≤	雷电冲击电流10KA下		260	266	281
9	1.1Uc下局部放电量 PC ≤			10	10	10
10	持续电流（阻性分量）μA ≤			300	300	300
11	避雷器内绝缘耐受电压	相-地	雷电冲击KV（peak）	550
			工频1minKV（r.m.s）	230
		相-相	雷电冲击KV（peak）	825
			工频1minKV（r.m.s）	345
12	重量		单相	220
			三相	550
13	尺寸			三相
				φD	626
				H	1358

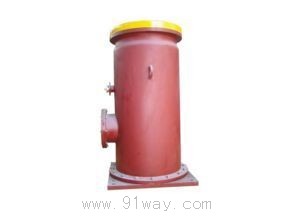

Y10WF-100/260S交流无间隙气体绝缘金属氧化物避雷器
