产品名称: FZN23-12高压真空负荷开关
型号规格: FZN23-12高压真空负荷开关
  放大图片 放大图片
产品类别: 常规产品 -- 高压电器 -- 户内高压负荷开关
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
FZN23-12高压真空负荷开关产品详细说明:
FZN23—12(D)/630户内真空负荷开关、FZRN23—12(D)/125真空负荷开关——熔断器组合电器适用于三相交流50Hz、12kV的高压开关设备中,作为开断负荷电流及关合短路保护之用,组合电器也可分断短路电流作短路保护之用,是变压器、电缆、架空线等电力设备的控制及保护的主元件。

二、 FZN23-12高压真空负荷开关主要类型
FZN23—12/630
真空负荷开关
FZN23—12D/630
带接地开关的真空负荷开关
FZRN23—12/125
真空负荷开关—熔断器组合电器
FZRN23-12D/125
带接地开关的真空负荷开关—熔断器组合电器

三、技术参数

名称
单位
负荷开关
组合电器
额定电压
kV
12
12
额定电流
A
630
125
额定有功负荷开断电流、额定闭环开断电流
A
630
额定短时耐受电流(2S)
kA
20

额定短路关合电流
kA
50

额定峰值耐受电流
kA
50

额定电缆充电开断电流
A
10

额定开断空载变压器
kVA
1600
1600
额定开断交接电流
A

2000
熔断器额定短路开断电流
kA

31.5(预期值)
1min工频耐压(相间、对地/隔离断口)
kV
42/48
42/48
雷电冲击耐压(相间、对地/隔离断口)
kV
75/85
75/85
机械寿命
5000
5000
电动操作电压
V
交直流220V
分励脱扣器额定电压
V
交直流220V

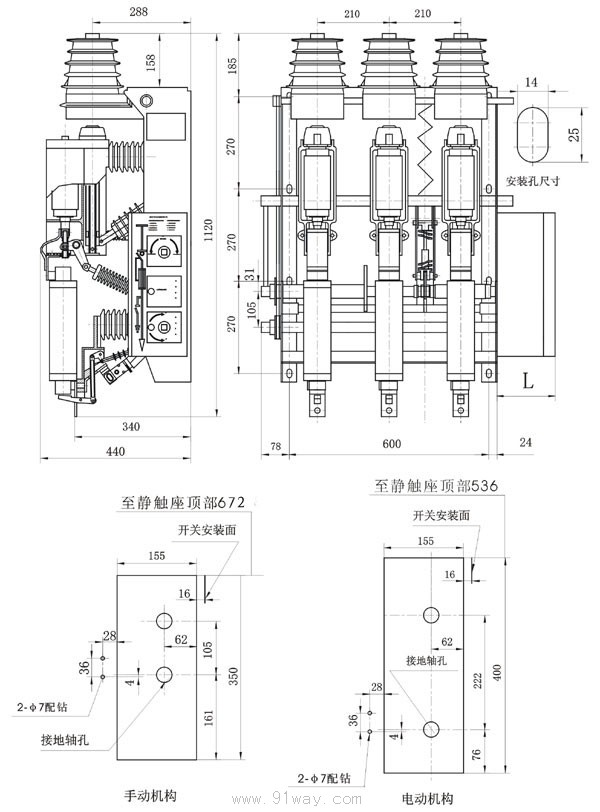

四、 开关外形图及柜门开孔图

FZN23-12高压真空负荷开关安装尺寸图

五、 订货须知
产品型号\数量:
安装方式:  (正装、侧装、倒装)
操作面板位置:  (右侧、左侧、L尺寸)
操作方式:  (手动、电动)
特殊要求:  (分励脱扣、辅助开关)
其他要求:  (运输方式、交货时间)
