Q61Y焊接式高压硬密封球阀产品详细说明：

Q61Y焊接式高压硬密封球阀
耐高压：压力可达1.6Mpa-42Mpa ；Class：150-2500Lb
耐高温：该球阀的阀座完全采用了美标闸阀的结构，因此温度由阀体材料来决定。
无摩擦：该球阀在开启时利用二块式球体的优点，先水平收拢瞬间脱离阀座，然后再旋转90度全开。

Q61Y焊接式高压硬密封球阀金属硬密封浮动球阀的特点：
1、阀座采用圆柱形弹簧加截的金属硬密封结构， 能适应于较高温度及各种粉尘与固体颗粒介质。
2 、采用下装式阀杆、设置倒密封结构，确保填 料处可靠密封及防止阀杆脱出。
3、本身具有防火防静电功能。
4、手柄与阀杆采用扁方型连接。也可根据需要加锁定结构，防止误操作。
5、该结构球阀应按规定流向使用。

Q61Y焊接式高压硬密封球阀主要技术参数

试验压力 Mpa	公称压力 Mpa
	16.0	32.0
强度试验	24.0	48.0
密封试验	17.6	35.2
气密试验	0.5～0.7
工作温度	-40℃～+80℃
适用介质	水、油品、氨、氮、氢等

焊接式高压硬密封球阀主要零件材质

零件名称	材料
阀体阀盖	45
球体阀杆	2Cr13
双头螺栓	35CrMo
阀座	2Cr13
密封座	尼龙1010

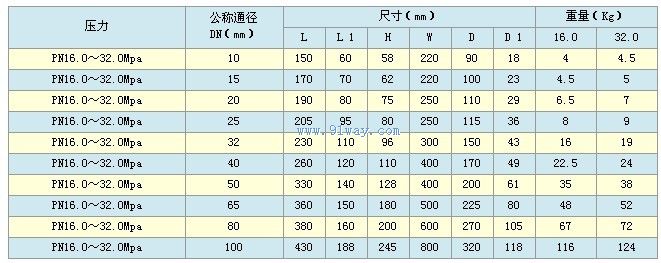

焊接式高压硬密封球阀主要外型尺寸

Q61Y焊接式高压硬密封球阀
