WZ系列起重及冶金用涡流制动器符合JB7561《WZ系列起重及冶金用涡流制动器技术条件》。涡流制动器和YZR系列绕线转子电动机配合使用，通过控制器能把驱动和调速两种功能协调起来（开环控制时可达到1∶10，闭环控制时可达到1∶20的调速宽度），具有稳定的低速调速特性和无失控区、运行可靠等优点。

WZ系列起重及冶金用涡流制动器电机性能：

1．环境空气温度不超过40℃（F级绝缘）或60℃（H级绝缘）。
2．海拔不超过1000米。
3．经常的，显著的机械振动和冲击。
4．涡流制动器励磁电压为160±30V的直流电压，也可做成其它电压。
涡流制动器的基准工作制为S3，基准负载持续率为15%，每一个工作周期均为10分钟。
涡流制动器在基准工作制时的额定制动力矩、限定制动力矩、转动惯量（Jm）励磁电流与机座号的对应关系见技术数据表。

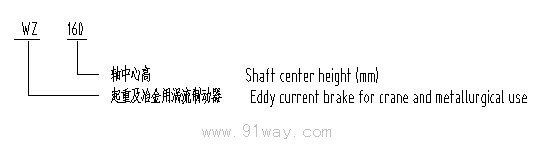

WZ系列起重及冶金用涡流制动器型号说明：

结构简介:

涡流制动器的外壳防护等级为IP23，接线盒为IP44，位于机座顶部，冷却方式IC0141，结构及安装型式IM1001。

备注:

1、订货时必须说明产品型号、额定制动力矩、励磁电压。
2、如有特殊要求，经双方协商后，可提供其他励磁电压、制动力矩、安装尺寸的涡流制动器，也可配带测速发电机、超速开关、编码器等各种传感器。

机座号	额定制动力矩	限定制动力矩	允许最大转速	Jm	额定励磁电流	匹配绕线转子电动机
						匹配绕线转子电动机
						Suitable for Wire-wourd and rotor motor
	Rated brake torque	Limited brake torque	Max. Speed		Rated excited current	Suitable for Wire-wourd and rotor motor
						机座号	S3 40%
Frame							(kw)
							6极	8极	10极
						Frame size	6极	8极	10极
	N·m	N·m	r/min	kg·m2	A		6p	8p	10p
	N·m	N·m	r/min	kg·m2	A		6p	8p	10p
160	64	196	3000	0.13	7	160M	5.5，7.5
160	64	196	3000	0.13	7	160L	11	7.5
180	118	245	3000	0.18	7.5	180L	15	11
200	170	390	3000	0.25	8	200L	22	15
225	245	540	3000	0.38	8.5	225M	30	22
250	390	785	3000	0.042	10	250M	37,45	30,37
280	620	1180	2250	1.3	10.5	280S,M	55,75	45,55	37,45
315	980	1860	2250	2.7	12	315S,M		75,90	55,75
355	1180	2060	1800	4.75	13	355M			90
355	1700	3040	1800	5	15	355L			110,132
400	1860	3720	1800	6.5	14	400L1			160
400	2250	4410	1800	6.75	16	400L2			200

机座号				160	180	200	225	250	280	315	355	400
Frame
	A	基本尺寸		254	279	318	356	406	457	508	610	686
		Basic dimension
		极限偏差		±1.05				±1.4				±1.75
		Max. deviation
	A/2	基本尺寸		127	139.5	159	178	203	228.5	254	305	343
		Basic dimension
		极限偏差		±0.75				±1.0				±1.25
		Max. deviation
	B	基本尺寸		178	210	254	254	279	305	311	349	457
		Basic dimension
		极限偏差		±1.05				±1.4				±1.75
		Max. deviation
	左右B之差			1.05				1.4				1.75
	Difference between left B and right B
	C	基本尺寸		28	30	28	43	56	56	115	121	102
		Basic dimension
		极限偏差		±1.0				±1.5		±2.0
		Max. deviation
	左右C之差			0.45				0.6		0.75
	Difference between left C and right C
	D	基本尺寸		42	48	55	55	60	70	85	100	110
		Basic dimension
		极限偏差		+0.018		+0.030				+0.035
		Max. deviation		+0.002		+0.011				+0.013
	E	基本尺寸		82	82	82	82	105	105	130	165	165
安装尺寸		Basic dimension
Mounting		极限偏差		±0.43						±0.50
dimensions		Max. deviation
		F	基本尺寸	12	14	16	16	18	20	22	28	28
			Basic dimension
			极限偏差	0					0
			Max. deviation	-0.043 0					-0.052
	键与	G	基本尺寸	37	42.5	49	49	53	62.5	76	90	100
	键槽		Basic dimension
	Key		极限偏差	0
	and		Max. deviation	-0.2
	key	GD	基本尺寸	8	9	10	10	11	12	14	16	16
	groove		Basic dimension
			极限偏差	0				0
			Max. deviation	-0.09				-0.11
	H	基本尺寸		160	180	200	225	250	280	315	355	400
		Basic dimension
		极限偏差		0					0
		Max. deviation		-0.5					-1.0
	K	基本尺寸		15	15	19	19	24	24	28	28	35
		Basic dimension
		极限偏差		+0.43		+0.52						+0.62
		Max. deviation		0		0						0
	螺栓直径			M12		M16		M20		M24		M30
	Bolt diameter
	AB			300	355	400	450	500	560	610	700	800
外形尺寸	AC			317	355	395	445	495	555	625	705	790
Outline	BB			234	250	300	300	335	365	385	420	550
dimension	HA			13	13	16	16	25	25	25	35	35
	HD			420	460	510	540	590	660	725	805	895
	L			419	417	452	492	585	693	735	920	1075

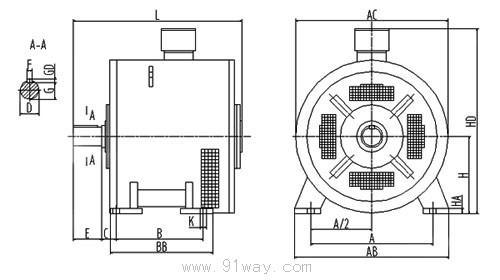

WZ系列起重及冶金用涡流制动器（示意图）
