RMW16系列万能式断路器产品详细说明:
RMW16系列万能式断路器(DW16断路器)适用于交流50HZ,额定电压为400V、690V的配电网络中,用来分配电能、保护电源设备的过载、欠电压和短路。在正常条件下,也可作为线路的不频繁转换之用。产品性能符合GB14048.2及IEC947标准。

用途
RMW16系列万能式断路器(DW16断路器)适用于交流50HZ,额定电压为400V、690V的配电网络中,用来分配电能、保护电源设备的过载、欠电压和短路。在正常条件下,也可作为线路的不频繁转换之用。产品性能符合GB14048.2及IEC947标准。
RMW16-630断路器也可在交流50HZ 380V网络中用来保护电动机过载、欠电压和短路,并可作为电动机的不频繁启动之用。额定电流为160-630A的断路器还可作为变压器中性点直接接地的TN配电系统中单相金属性对地短路保护。

操作方式
RMW16-630、2000断路器可手柄直接操作,也可杠杆操作及电动机操作、RMW16-630还具有电磁铁操作;RMW16-4000断路器一般为电动机操作。

工作环境
1.周围空气温度不高于+40℃及不低于-5℃,24小时内的平均温度不超过+35℃。
2.安装地的海拔高度不超过2000米。
3.大气条件:在周围空气温度为+40℃时,大气相对湿度不超过50%,在较低温度下可以有较高的相对湿度;最湿月的平均相对湿度90%,同时该月的平均湿度为+25℃,但应考虑到由于温度变化发生在产品表面上的凝露。
4.污染等级:应符合污染等级为3级。
5.安装条件:与垂直面的倾斜度不超过5度。

结构图

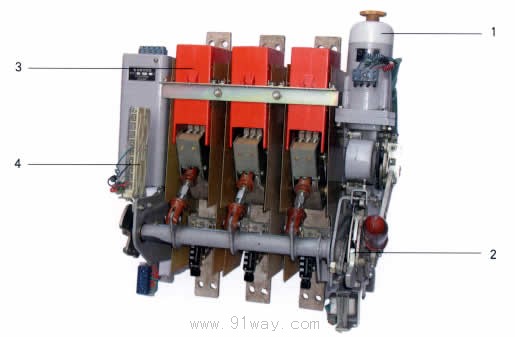

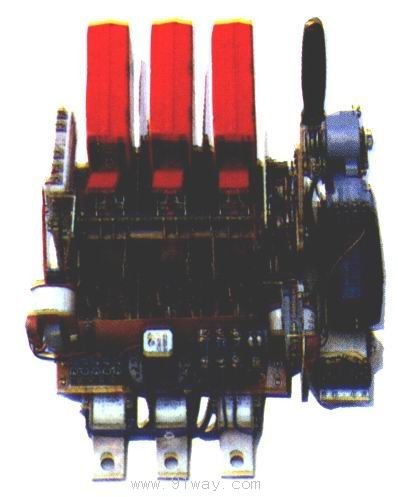

RMW16系列万能式断路器外形图


技术、参数与性能
断路器的通断能力、飞弧距离和进线方式

壳架等级额定电流A
额定短路分断能力有交值
额定接地接通分断能力KA
飞弧距离
mm
接线方式
试验顺序
400V
690V
400V
KA
COSΦ
KA
COSΦ
COSΦ0.5
630
30/25
0.25
20/15
0.3
7.5
250
上进线
lcu:0-180s-CO
lcs:0-180s-CO
lcs:0-180s-CO
2000
50/30
0.25
30/20
0.25/0.3
-
350
上进线或下进线
4000
80/50
0.2/0.25
40/30
0.25
-
350

断路器的额定电流

壳架等级电流A 630 2000 4000
断路器的额定电流A 100,160,200,250,315,400,630 800,1000,1600,2000 2500,3200,4000

断路器的额定电流、长延时和瞬时过电流脱扣器电流整定值的调节范围

过电流脱扣器电流整定值
接地保护脱扣器整定电流值A
热一电磁式
电磁式
长延时电流整定值调节范围(0.64-1)ln
瞬时过电流脱扣器电流整定值
瞬时过电流脱扣器电流整定值
额定接地动作电流lΔnO
额定接地不动作电流lΔnO
配电用3-6
保护电动机用5-10
配电用1-3ln
电子式
电磁式
0.3ln
0.5ln
0.5lΔn

过电流脱扣器:RMW16-630分为电磁式及热一电磁式,可具接地保护;RMW16-2000、4000分为电磁式和热-电磁式。
过载长延时动作特性

周围空气温度℃
配电用
l/lr
脱扣时间
状态
+30(±2)
X
1.05
2h不脱扣
从冷态开始
Y
1.3
1h不脱扣
从热态开始
3.00
可返回时间>8s
从冷态开始

周围空气温度℃
保护电动机用
l/lr
脱扣时间
状态
+20(±2)
X
1.05
2h不脱扣
从冷态开始
Y
1.2
1h不脱扣
从热态开始
1.5
<4min
从热态开始
7.20
可返回时间>4s
从冷态开始

分励脱扣器,欠电压脱扣器及操作电动机的额定电压及所需功率

名称
交流
直流
备注
220V-230V
380V-400V
110V
220V
欠电压脱扣器
40
10
-
-
220V与230V通用
380V与400V通用
分励脱扣器
180
187
100
100
操作电动机
175
175
175
175
用于630A及以下
200
200
200
200
用于2000A
315
315
315
315
用于4000A
操作电磁铁
2000
2500
2000
2000
用于630A及以下

操作循环次数

lnm
通电操作次数n1
不通电操作次数n2
总次数n1+n2
每小时操作循环次数
2000 500 4500 5000 30
4000 300 2700 3000 20
630 1000 9000 10000 60

辅助触头正常使用条件下的通断能力

使用类别
接通
分断
通断操作循环次数和操作频率
l/le
U/Ue
COSФ或T0.95
l/le
U/Ue
COSФ或T0.95
操作次数
每小时操作次数
通断时间
AC-15
10
1
0.3
10
1
0.3
6050
120
0.05
DC-13
1
1
300ms
1
1
300ms

辅助触头非正常使用条件下的通断能力

使用类别
接通
分断
通断操作循环次数和操作频率
l/le
U/Ue
COSФ或T0.95
l/le
U/Ue
COSФ或T0.95
操作次数
每小时操作次数
通断时间s
AC-15
10
1.1
0.3
110
1.1
0.3
10
120
0.05
DC-13
1.1
1.1
300ms
1.1
1.1
300ms

RMW16-630电动机合闸操作机构的控制线路

RMW16系列万能式断路器接线图1
RMW16系列万能式断路器接线图2
a 直流电气控制原理图
b 交流电气控制原理图
R-电阻
a-电动机定子绕组
XK-行程开关
M-电动机转子绕组
K1.K2-小型继电器
SB-按钮(用户自备)
DF-辅助触头

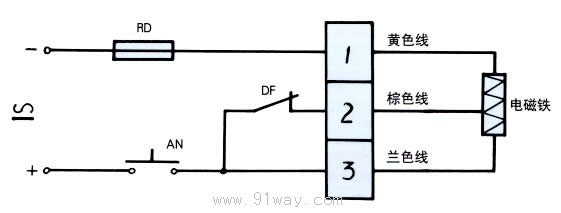

RMW16-630 电磁铁合闸的电气控制原理图
带模块电磁铁的电气控制原理图

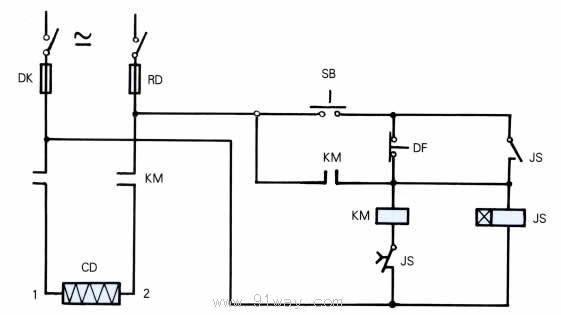

RMW16系列万能式断路器电气控制图

不带模块电磁铁的电气控制原理图

RMW16系列万能式断路器接线图3
DK 刀开关(用户自备) DF 断路器的辅助触头,(保证电磁铁操作机构在断路器合闸后不再动作)
RD 熔断器(用户自备)
SB 起动按钮(用户自备) JS 延时继电器(用户自备)通电后,常闭触头延时小于0.3秒释放,以控制通电时间及防止自动重合闸。用户可选用JS7-2A继电器。

RMW16-2000、4000断路器接线图

RMW16系列万能式断路器接线图4
SB1-按钮
Ue-欠压脱扣器电源;
Q-欠电压脱扣器
TA-电流互感器;
Us1-分励脱扣器电源。
F-分励脱扣器。
K1-热继电器。
DF-辅助触头

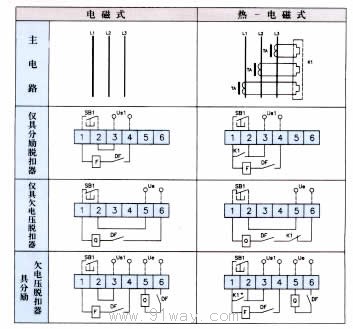

RMW16-630断路器接线图

RMW16系列万能式断路器接线图5

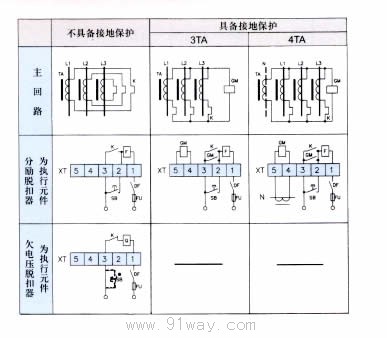

1. 断路器接线端子号为1-15,使用时可根据具体规格按图接线
2.接线端子(XT)下方为用户接线,若同时具备分励它欠电压脱扣器作为执行元件由用户自行接线。
3.用户若自动断轧断路器应交实线部分断一开,串入虚线部分闭按钮SB。




附件及功能

欠电压脱扣器         分励压脱扣器
RMW16系列万能式断路器脱扣器1 线路停电及电压降为额定电压35%以下时自动切断路器,并在电压恢复到85%才能合闸。
    额定电压:AC220V-230V AC380V-400V
RMW16系列万能式断路器脱扣器2 人工或远距离遥控合闸
    额定电压:AC220V-230V 380V-400V DC110V 220V
操作电动机         辅助开关
RMW16系列万能式断路器操作电动机 操作电路器合闸
额定电压:AC220V-230V 380V-400V DC110V 220V
RMW16系列万能式断路器辅助开关 电路转换用
630A为三开三闭,2000A、4000A为五开五闭。


外形及安装尺寸

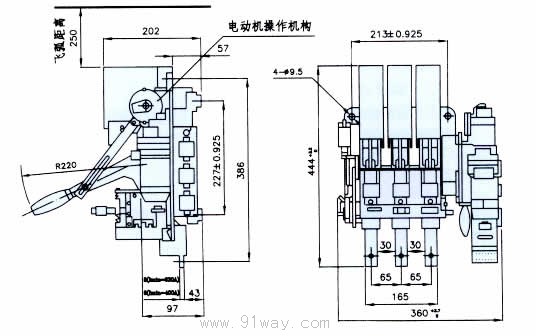

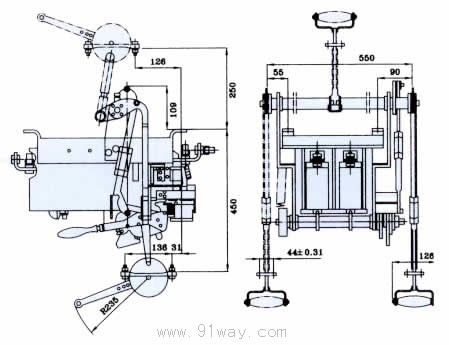

RMW16-630直接手动操作、电动机操作的外形尺寸图

RMW16系列万能式断路器安装尺寸图1

RMW16-630杠杆操作的外形尺寸图

RMW16系列万能式断路器安装尺寸2

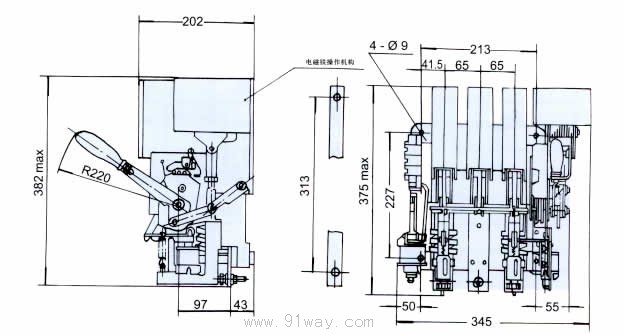

RMW16-630电磁式电磁铁操作外形尺寸图

RMW16系列万能式断路器安装尺寸3

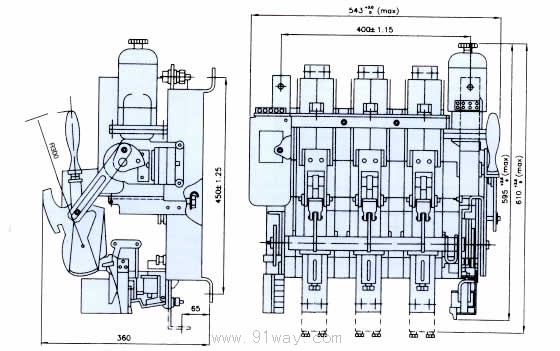

RMW16-2000直接手柄操作及电动机操作的外形尺寸图

RMW16系列万能式断路器安装尺寸4

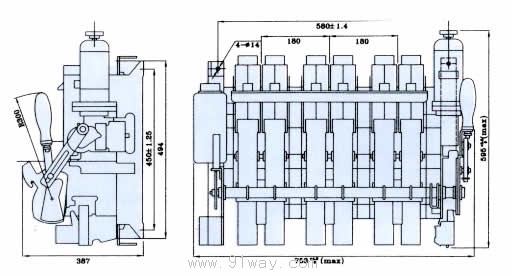

RMW16-2000杠杆操作的外形尺寸图

RMW16系列万能式断路器安装尺寸5

RMW16-2000断路器的外形尺寸图

RMW16系列万能式断路器安装尺寸6


RMW16系列万能式断路器

RMW16系列万能式断路器
