产品名称：

FZW36-40.5型户外高压真空隔离负荷开关

型号规格：

放大图片

产品类别：

常规产品 -- 高压电器 -- 户外高压负荷开关

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

FZW36-40.5型户外高压真空隔离负荷开关产品详细说明：

一、概述
1.1 FZW36-40.5/D1250-20型户外高压真空隔离负荷开关（以下简称负荷开关）是三相交流50Hz、额定电压40.5kV的户外高压开关设备适用于开断、关合城市或农村配电系统负荷电流和熔断器的分断转移电流。配以电动机构和控制器可作为线路分段开关或自动分段器用。由于采用了新型绝缘结构设计和真空灭弧室，本负荷开关开断后具有明显可见断口，兼有隔离开关的功能，此外还有开断容量大，无油，因而对环境无污染、无爆炸危险、电寿命长和免维护等特点。 1.2 本负荷开关的技术条件符合国家标准GB3804.1-xx，3~36kV交流高压负荷开关和GB/T11022-1999高压开关设备和控制设备标准的共用技术要求。

二、使用环境与条件
ａ.环境空气温度±40℃以内；
ｂ.污秽等级不大于Ⅲ级
c.海拔高度不超过1000米；
d.风压不超过700Pa（相当于风速34米/秒）；
e.在高湿度期内温度急降时可以凝露；
f.无火灾、爆炸、化学腐蚀的场所；
g.无经常性的剧烈振动，地震烈度不超过8度。

三、FZW36-40.5型户外高压真空隔离负荷开关主要技术数据
2.1负荷开关的主要技术参数见表1

表1

序号	项目	单位	参数
1	额定电压	kV	40.5
2	额定电流	A	630、1250
3	工频耐压（1分钟）	?	?
	真空灭弧室断口（电寿命前、后）	kV	70
	相间、相对地（干试）	kV	95
	相间、相对地（湿试）	kV	85
	隔离断口（干试）	kV	110
	隔离断口（湿试）	kV	95
4	雷电冲击耐压	?	?
	相间、相对地	kV	185
	隔离断口	kV	215
5	额定短路关合电流（峰值）)	kA	50
6	额定动稳定电流（峰值）	kA	50
7	4秒热稳定电流（有效值）	kA	20
8	额定电缆充电开断电流	A	10
9	机械寿命	次	10000
10	总重量	kg	300

2.2负荷开关的主要机械特性如表2
表2

序号	项目	单位	参数
1	触头开距	mm	14±1
2	触头超行程	mm	2±0.5
3	三相分合闸不同期性	ms	≤5
4	每相回路直流电阻	μΩ	≤200
5	分闸时间	s	≤8
6	合闸时间	s	≤8

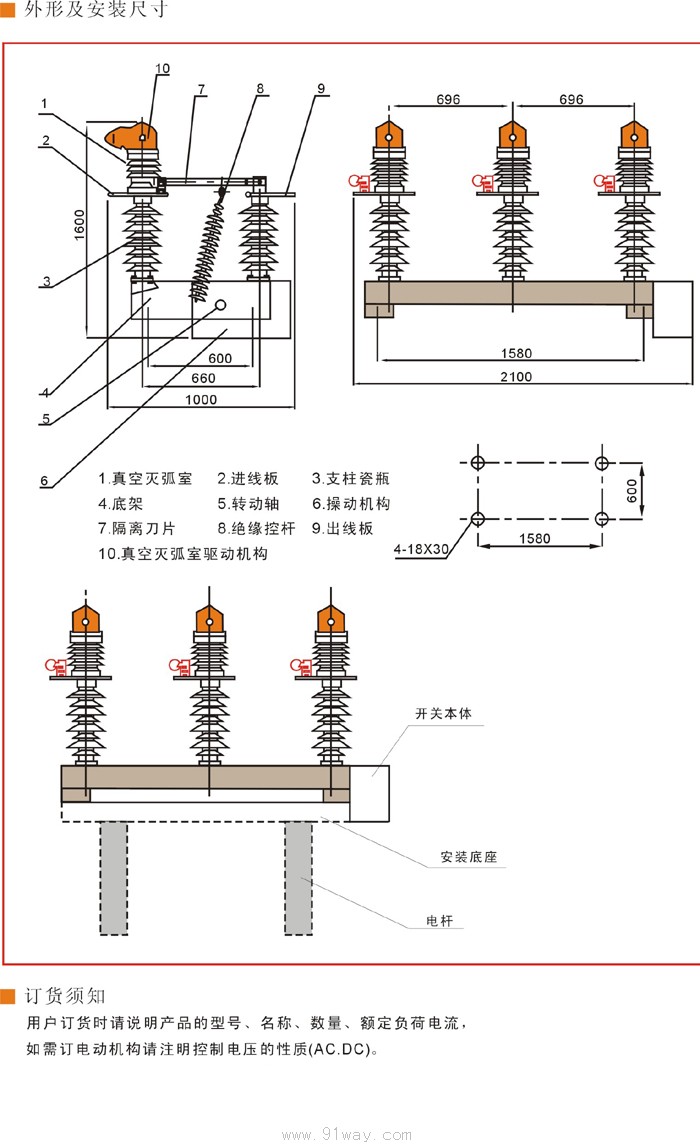

FZW36-40.5型户外高压真空隔离负荷开关外形示意图

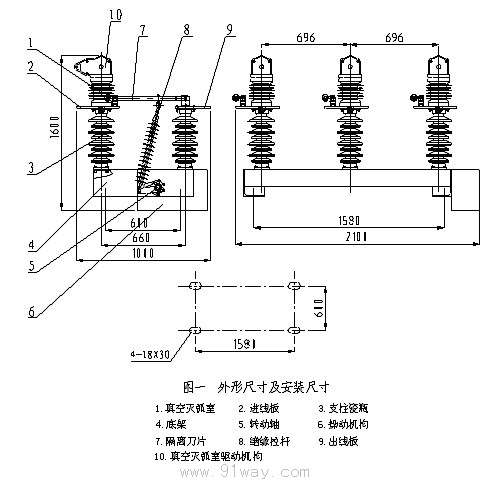

FZW36-40.5型户外高压真空隔离负荷开关外形及安装尺寸图

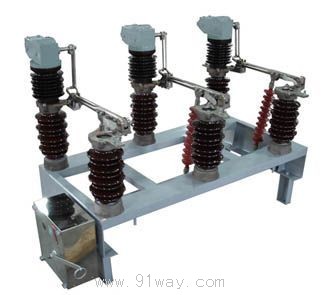

FZW36-40.5型户外高压真空隔离负荷开关（示意图）
