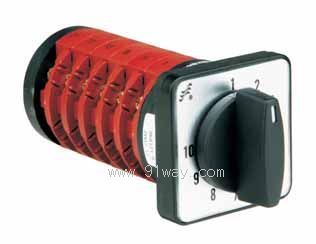

KDHc系列电焊机开关产品详细说明：

KDHc系列电焊机开关(以下简称开关)主要用于交流50Hz(或60Hz)额定电压440V及以下的各种电焊机上,调节电流200A及以下,也可作电气设备的主电路、辅助电器的控制和变换之用。
产品符合GB 140.3-2002、JB/T 10498-2005。

KDHc系列电焊机开关技术参数

型号规格			KDHc-20	KDHc-25	KDHc-32	KDHc-40	KDHc-63
额定发热电流	ITH	A	20	25	32	40	63
额定工作电压	Ue	V	240/440	240/440	240/440	240/440	240/440
额定工作电流	Le
AC-21A		A	20	25	32	40	63
操作循环数
空载			8500	8500	8500	8500	8500
有载			1500	1500	1500	1500	1500
总数			10000	10000	10000	10000	10000
操作频率			120	120	120	120	120

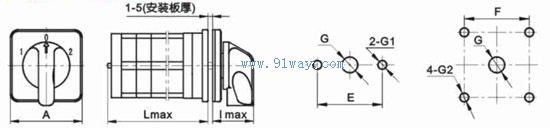

KDHc系列电焊机开关外形尺寸和安装尺寸

型号规格	外形尺寸(mm)			安装尺寸(mm)
	Lmax	Imax	A	E	F	G	G1	G2
KDHc-20	25+12n	38	□48±0.31	32±0.16	36±0.31	Φ9.5	Φ3.5	Φ4.5
KDHc-25	34+13.3n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-32	34+13.3n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-40	34+17.5n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
KDHc-63	34+17.5n	37	□64±0.37	36±0.31	48±0.31	Φ9.5	Φ4.5	Φ4.5
