GZWP型旋转接头产品详细说明：

结构特点：
GZWP型旋转接头是应用于钢铁厂步进梁式加热炉汽化冷却系统新技术上的关键设备，它是将加热炉上做周期性运动的冷却构件与固定构件相连接的柔性管接头上的主要部件上。在有一定压力．温度和流动介质条件下，实现与加热炉的活动装置的同步连续运动，经过多年的运行实践证明：该产品设计合理，转动灵活， 密封可靠，受到了用户的高度评价。此项目填补了国内空白，达到了同类产品的国际水平。

GZWP型旋转接头适用范围：
工作温度 ：T≤250℃
工作压力：P≤1．69MPa； P≤2.5MPa
试验压力；P≤(2，4MPa； P≤3．75MPa
转轴摆动晕大角度：30°

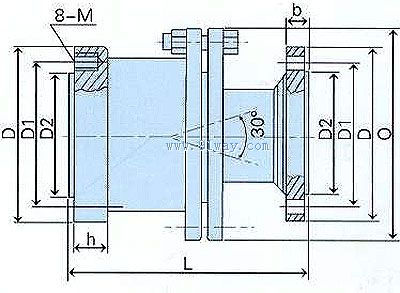

Dn	L	O	D	D1	D2	b	螺孔	h	工作压力MPa
80	265	270	195	160	135	26	8-M16	24	2.5
100	300	280	230	190	160	28	8-M20	30	2.5
125	369	335	270	220	188	30	8-M22	32	2.5
150	369	380	300	250	218	30	8-M22	32	2.5

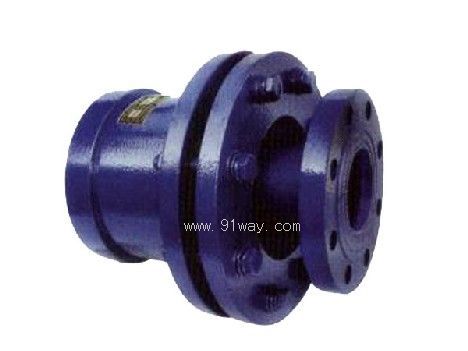

GZWP型旋转接头
