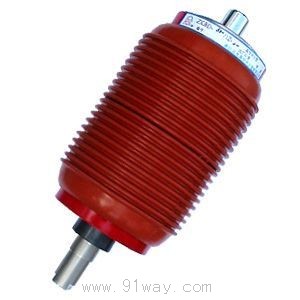

ZKBDW-630/12-20型真空开关管产品详细说明：

用途
ZKTD型真空开关管采用高氧化銈玻璃作绝缘外壳，外面再套以高强度波纹状的绝缘材料，管内以高真空作介质，因而，其体积小，耐高压、分断能力强、使用寿命长、触头不必维修，尤其是因其电弧不外露，安全可靠的优点，为煤炭、电力、化工、冶金、纺织、高层建筑等行业部门所广泛采用。

ZKBDW-630/12-20型真空开关管配以合适的操动机构，可装配成交流高压断路器、做为三相交流发、供电系统中的配电，电动机集中控制装置。

ZKBDW-630/12-20型真空开关管技术参数

额定电压10KV	额定短时耐受电流20KA
额定工作电流630A	额定短时耐受时间4S
额定短路开断电流20KA	触头自闭力190±40N
额定电流开断次数30次	额定开矩下的触头反力240±40N
额定冲击耐受电压75KV	额定触头压力下的接触电阻≤30μΩ
额定短路关合电流50KA（峰值）	触头允许磨损厚度3mm
额定峰值耐受电流50KA	储存期20年
额定工频耐受电压42KV	配用断路器ZW8-12型

ZKBDW-630/12-20型真空开关管外形尺寸及安装尺寸
