MZD66-12户内高压接地开关产品详细说明：

MZD66-12/40(原型号JN15-12/40为了同市场上区别我公司改为MZD66-12/40)型户内高压接地开关是我公司根据ES1型接地开关原型设计开发的具有国际先进水平的新型接地开关。结构形式为组合式，其性能符合GB1985-89《交流高压隔离开关和接地开关》及EC129的要求，适用于户内3~10千伏三相交流50(60)Hz的电力系统中；它具有一定的关合能力以保护开关设备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时的接地保护。

结构特点：
设计先进，户内负荷开关； 结构简单、安装调式方便； 具有快速分、合能力； 周围空气温度：上限+40℃，下限-10℃； 海拔高度：不超过1000米； 湿度条件：日相对湿度平均值不超过95%，月相对湿度平均值不超过90%； 地震烈度：不超过8度； 污秽等级：Ⅱ级。

MZD66-12户内高压接地开关型号含义


MZD66-12户内高压接地开关主要技术参数

项目		单位	数据
额定电压		KV	12
额定短时耐受电流(热稳定)		KV	40
额定短路持续时间		S	4
额定短路关合电流		KA	100
额定峰值耐受电流(动稳定)		KA	100
额定绝缘水平	额定短时工频耐受电压	KV	相对地及相间	42
	额定雷电冲击耐受电压			75
机械寿命		次	2000

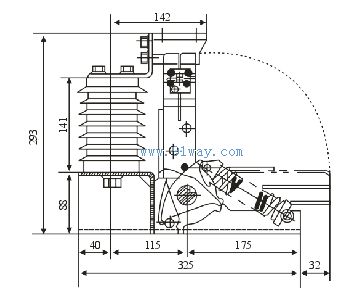

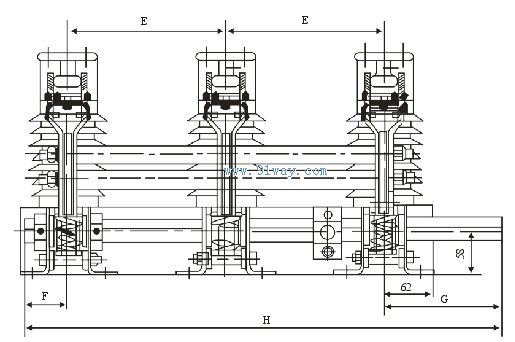

MZD66-12型户内高压接地开关外形尺寸及安装尺寸

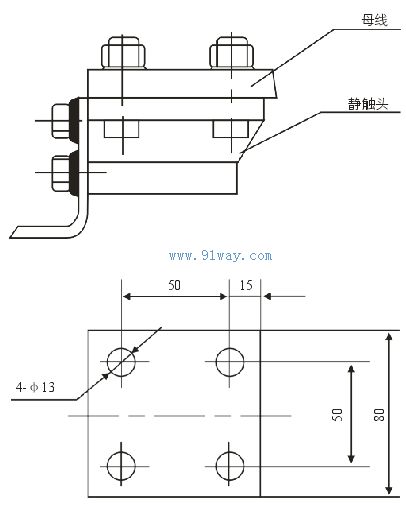

铜排接线端子图

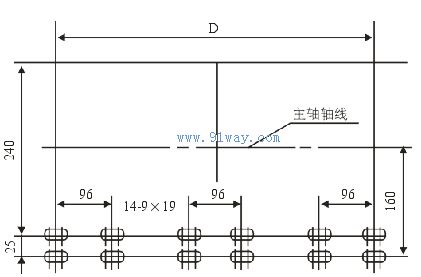

安装开孔图

产品型号	E	F	G	H	D
MZD66-12/40-210	210	50	185	655	516
MZD66-12/40-220	220	50	185	675	536
MZD66-12/40-230	230	50	85	695	556
MZD66-12/40-250	250	50	185	735	596
MZD66-12/40-275	275	50	210	810	646
