产品名称：

RWM,RFM型电热电容器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 电力电容器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

查看产品详细电子样本(pdf格式)

RWM,RFM型电热电容器产品详细说明：

概述：
RWM,RFM型电热电容器主要应用于感应加热系统中作提高功率因数或改善回路特性。RWM及RFM型水冷式、
全薄膜电热电容器性能符合JB7110-93《电热电容器》及IEC60110(1998)《频率40~24000Hz感应加热
装置用电容器》

使用条件：
1、户内安装、海拔高度不超过1000m。
2、安装场所无剧烈的机械振动、无有害气体和蒸汽以及爆炸性尘埃。
3、冷却水进水温度不超过30℃。对于1000kvar以下的电容器水流量不低于4L/min，
1000kvar及以上的不低于6L/min。
4、长期过电压(24小时中不超过4小时)不超过1.1UN，长期过电流(包括谐波电流)不超过1.35IN。

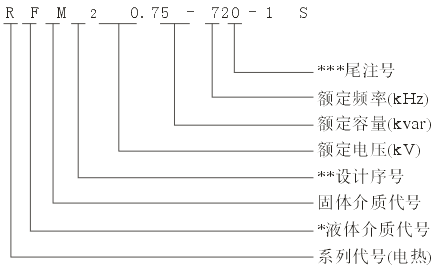

RWM,RFM型电热电容器型号说明：

*液体介质代号：W-浸渍剂为烷基苯
F-浸渍剂为二芳基乙烷
**设计序号：1-电容器外壳为钢板或黄铜板(数字1省略)
　　　　　 2、3-电容器外壳为铝板、出线套管用硅橡胶密封
***尾注号：S-水冷式
　　　　　B-分级可调式输出

烷基苯浸渍的电容器：

序号	产品型号及规格	额定值
序号	产品型号及规格	电压(kV)	电量(kVar)	频率(Hz)	电容(μF)	电流(A)
1	RWM0.75-180-0.5S	0.75	180	0.5	240	4×25.5
2	RWM0.5-180-1S	0.5	180	1.0	360	4×28.5
3	RWM0.5-180-1B	0.5	180	1.0	360	114.6(5)
4	RWM0.75-180-1S	0.75	180	1.0	240	4×12.7
5	RWM0.75-180-1SB	0.75	180	1.0	240	50.9(5)
6	RWM0.75-360-1S	0.75	360	1.0	480	4×25.5
7	RWM0.75-360-1SB	0.75	360	1.0	480	101.9(5)
8	RWM1.0-180-1S	1.0	180	1.0	180	4×7.16
9	RWM1.0-180-1SB	1.0	180	1.0	180	28.6(5)
10	RWM1.0-360-1S	1.0	360	1.0	360	4×14.3
11	RWM1.0-360-1SB	1.0	360	1.0	360	57.3(5)
12	RWM0.75-320-2S	0.75	320	2.0	427	4×11.3
13	RWM0.75-500-2S	0.75	500	2.0	667	4×17.7
14	RWM0.375-250-2.5S	0.375	250	2.5	667	4×28.3
15	RWM0.375-250-2.5SB	0.375	250	2.5	667	113.2(5)
16	RWM0.5-250-2.5S	0.5	250	2.5	500	4×15.9
17	RWM0.5-250-2.5SB	0.5	250	2.5	500	63.7(5)
18	RWM0.5-500-2.5S	0.5	500	2.5	1000	4×31.8
19	RWM0.75-250-2.5S	0.75	250	2.5	333	4×7.07
20	RWM0.75-250-2.5SB	0.75	250	2.5	333	63.7(5)
21	RWM0.75-500-2.5S	0.75	500	2.5	337	4×14.1
22	RWM0.75-160-3S	075	160	3.0	213	4×3.77
23	RWM0.75-320-3S	0.75	320	3.0	427	4×7.55
24	RWM0.75-500-3S	0.75	500	3.0	667	4×11.8
25	RWM0.75-560-3S	0.75	560	3.0	747	4×13.2
26	RWM0.375-260-4S	0.375	260	4.0	693	4×18.4
27	RWM0.375-260-4SB	0.375	260	4.0	693	73.6(5)
28	RWM0.5-260-4S	0.5	260	4.0	520	4×10.3
29	RWM0.5-260-4SB	0.5	260	4.0	520	41.4(5)
30	RWM0.5-560-4S	0.5	560	4.0	1120	4×22.3
31	RWM0.75-260-4S	0.75	260	4.0	347	4×4.6
32	RWM0.75-260-4SB	0.75	260	4.0	347	18.4(5)
33	RWM0.75-560-4S	0.75	560	4.0	747	4×9.90
34	RWM0.375-160-8S	0.375	160	8.0	427	4×5.66
35	RWM0.375-160-8SB	0.375	160	8.0	427	22.6(5)
36	RWM0.375-320-8S	0.375	320	8.0	853	4×11.3
37	RWM0.375-320-8SB	0.375	320	8.0	853	4×45.3(5)
38	RWM0.375-640-28S	0.375	640	8.0	1707	4×22.6
39	RWM0.5-160-8S	0.5	160	8.0	320	4×3.18
40	RWM0.5-320-8S	0.5	320	8.0	640	4×6.37
41	RWM0.5-320-8SB	0.5	320	8.0	640	25.5(5)
42	RWM0.5-640-8S	0.5	640	8.0	1280	4×12.7

RWM,RFM型电热电容器

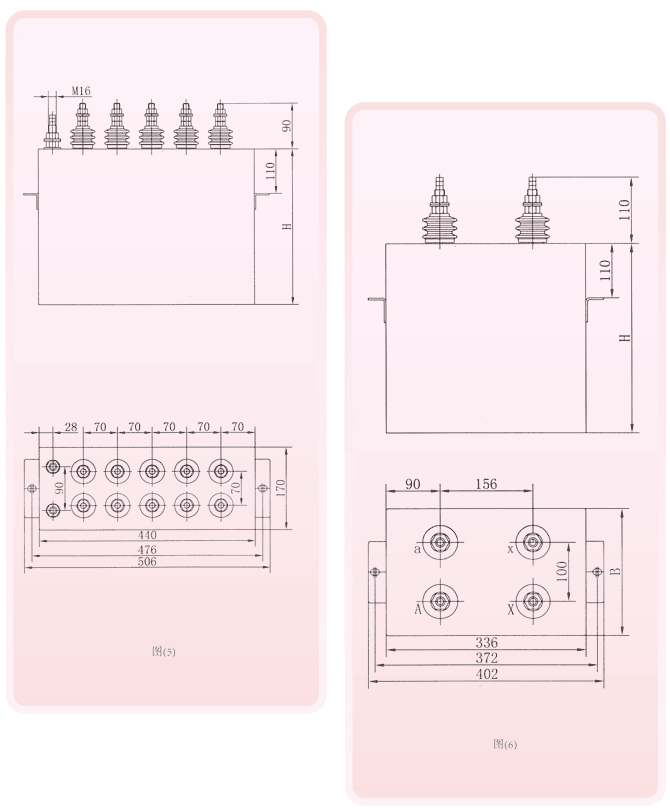

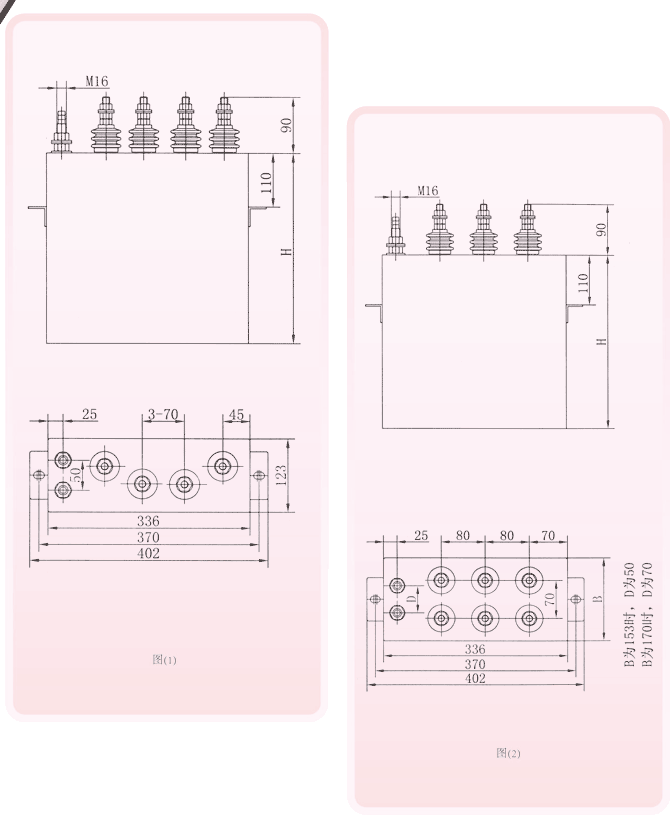

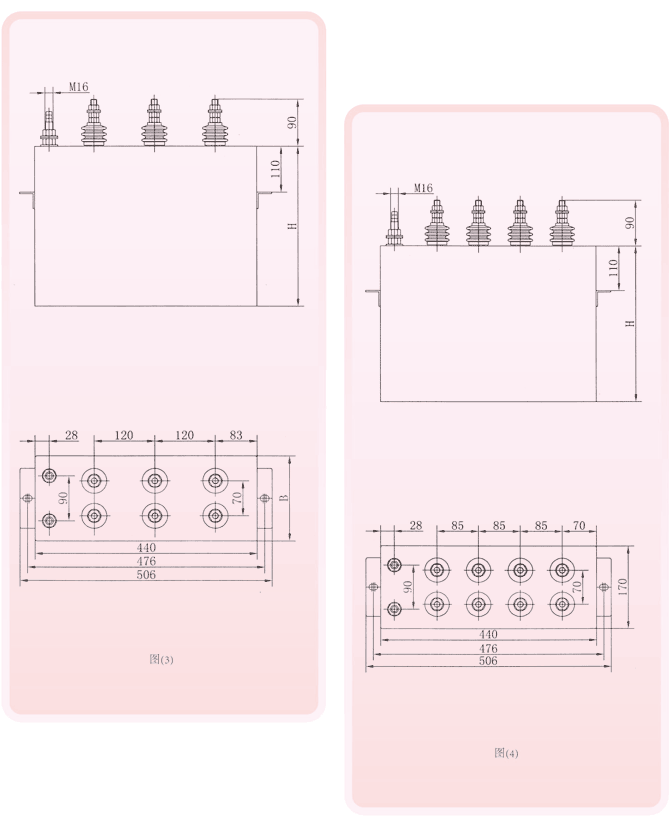

RWM,RFM型电热电容器（示意图）
