产品名称：

FX-WP盘形悬式复合瓷绝缘子

型号规格：

FX-WP-70,FX-WP-100,FX-WP-120,FX-WP-160

放大图片

产品类别：

常规产品 -- 高压电器 -- 复合绝缘子

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

FX-WP盘形悬式复合瓷绝缘子产品详细说明：

FX-WP盘形悬式复合瓷绝缘子汲取了瓷绝缘子和硅橡胶绝缘子的优点：端部联接金具与瓷芯盘牢固的浇装结构，保持了原瓷绝缘子稳定可靠的机械拉伸强度。在瓷芯盘表面注射模压成型硅橡胶复合外配套，又使其具备了憎水性、抗老化、耐电蚀能力强、重量轻等一系列优于瓷套绝缘子的特点，解决了高压线路（特别是110KV-750KV）线路中耐张杆不能使用复合绝缘子现状。

FX-WP盘形悬式复合瓷绝缘子可适用于10KV-750KV架空电力线路中的各种场合，端部连接金具与相同规格的盘形悬式瓷绝缘子一致，可以互换。

绝缘子型号	主要参数			连接型式标记	机电破坏负荷（KN）	雷电全波冲击耐受电压（峰值）（KV≥）	工频电压（KV）（有效值不小于）
绝缘子型号	公称结构高度（H）	公称伞径（D）	最小公称爬电距离（L）	连接型式标记	机电破坏负荷（KN）	雷电全波冲击耐受电压（峰值）（KV≥）	一分钟湿耐受	击穿
FX-WP-70	146	280	400±16	16	70	120	45	120
FX-WP-100	146	320	440±16	16	100	120	45	120
FX-WP-120	155	320	440±16	16	120	120	45	120
FX-WP-160	155	320	440±16	20	160	130	50	120
FX-WP-210	170	320	440±16	20	210	130	50	120
FX-WP-240	170	320	440±16	20	240	130	50	120
FX-WP-300	195	320	440±16	24	300	130	50	120
FX-WP-400	205	350	525±16	28	400	140	50	130
FX-WP-530	240	360	545±16	32	530	140	55	130

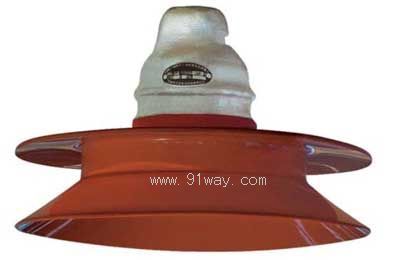

FX-WP盘形悬式复合瓷绝缘子（示意图）
