 产品名称： SSX系列弧齿锥齿轮行星齿轮减速器
型号规格： SSX系列弧齿锥齿轮行星齿轮减速器
  放大图片 放大图片
产品类别： 常规产品 -- 机械传动 -- 齿轮减速机
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
SSX系列弧齿锥齿轮行星齿轮减速器产品详细说明：

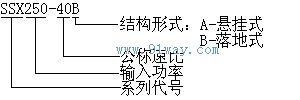

SSX系列弧齿锥齿轮行星齿轮减速器型号说明

技术参数：

速比型号 16 18 20 24 25 31.5 35.5 40 45 48 60
Ssx75-i 7770 8740 9710 11855 12140 15295 17235 19420 21850 23305 24280
Ssx132-i 13870 15380 17090 20510 21365 26920 30340 34185 38455 41020 42730
Ssx200-i 20715 23305 25890 31075 32370 40790 45970 51795 58270 62155 64745
Ssx250-i 25895 29135 32370 38845 40465 50905 57460 64745 72840 77695 80930
Ssx280-i 20005 32630 36255 43510 45320 57105 64355 72515 81580 87020 90645
Ssx315-i 32630 36710 40790 48945 50985 64240 72400 81580 91775 97895 101975
Ssx335-i 34700 39040 43380 52055 54225 68320 76995 89760 97605 104110 108450
Ssx355-i 36775 41370 45970 55163 57460 72400 81595 91935 103430 110325 114923
Ssx375-i 38847 43703 48560 58271 60699 78430 86192 97118 109258 116542 121398
Ssx400-i 41437 46616 51796 62155 64745 81579 91938 103593 116542 124311 129491

外形及安装尺寸：

型号 L Ll L2 L3 L4 L5 L6 d ¢A ¢B ¢C ¢D ¢H E F G M N 重量 E×T
SSX75-24A 661 124 408.43 423.35 372.84 228.84 120 ¢145 ¢670 ¢550 ¢640 ¢590 ¢610 20 745 ¢700 8-¢22 M22×1.5 1038 16z×35m×30p×7h
SSX132-24A 662.5 140 408.43 423.35 372.84 228.84 120 ¢155 ¢670 ¢550 ¢640 ¢590 ¢660 20 745 ¢700 8-¢22 M22×1.5 1123 16z×35m×30p×7h
SSX200-16A 590 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1500 18z×5m×30p×7h
SSX200-18A 590 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1500 18z×5m×30p×7h
SSX200-20A 600 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1540 18z×5m×30p×7h
SSX200-25A 610 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1575 18z×5m×30p×7h
SSX250-16A 600 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1540 18z×5m×30p×7h
SSX250-18A 600 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1540 18z×5m×30p×7h
SSX250-20A 610 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 16-¢26 M22×1.5 1575 18z×5m×30p×7h
SSX250-25A 620 110 515 218 　 　 155 ¢180 ¢790 ¢540 ¢700 ¢620 ¢700 　 　 　 17-¢26 M22×1.5 1675 18z×5m×30p×7h

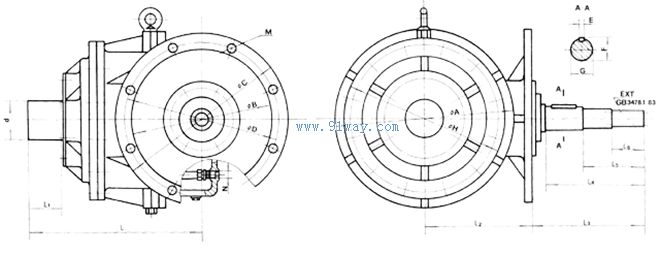

SSX系列弧齿锥齿轮行星齿轮减速器外形尺寸
SSX系列弧齿锥齿轮行星齿轮减速器

SSX系列弧齿锥齿轮行星齿轮减速器
SSX系列弧齿锥齿轮行星齿轮减速器（示意图）
