产品名称：

ZX9型电阻器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 起动电阻器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

ZX9型电阻器产品详细说明：

ZX9型电阻器适用范围

电阻器ZX9型适用于交流50Hz电压至660V或直流至440V的电路中，主要作电动机的起动、调速与制动作用，电阻器为开启式，其额定发热功率为4.6kW，由铁铬铝波浪形电阻元件组成。
①海拔高度不超过2500m。
②周围介质温度不超过+40℃及不低于-30℃；
③当+20℃±5℃时空气相对湿度不大于85%；
④周围介质中无足以腐蚀金属和破坏绝缘及有爆炸危险的气体及导电尘埃；
⑤必须有防雨雪设备并是不会充满水蒸汽的地区；
⑥在无剧烈震动或强力颠跛的地区。

ZX9型电阻器型号及其含义

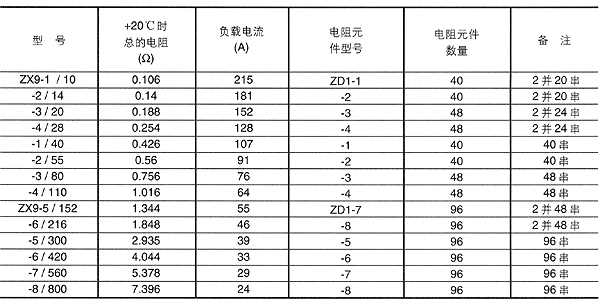

主要技术参数

型号	+20℃时总的电阻（Ω）	负载电流（A）	电阻元件型号（mm）	电阻元件的数量	备注
ZX9-1/10	0．106	215	ZD1-1	40	2并20串
ZX9-2/14	0．14	181	ZD1-2	40	2并20串
ZX9-3/20	0．188	152	ZD1-3	48	2并24串
ZX9-4/28	0．254	128	ZD1-4	48	2并24串
ZX9-1/40	0．426	107	ZD1-1	40	40串
ZX9-2/55	0．56	91	ZD1-2	40	40串
ZX9-3/80	0．756	76	ZD1-3	48	48串
ZX9-4/110	1．016	64	ZD1-4	48	48串
ZX9-7/152	1．344	55	ZD1-7	96	2并48串
ZX9-8/216	1．848	46	ZD1-8	96	2并48串
ZX9-5/300	2．935	39	ZD1-5	96	96串
ZX9-6/420	4．044	33	ZD1-6	96	96串
ZX9-7/560	5．378	29	ZD1-7	96	96串
ZX9-8/800	7．396	24	ZD1-8	96	96串

结构特征
ZX9型电阻器系列按各种规格分别由40、48、96电阻元件装配而成，电阻元件为铁铬铝合金带轧制成波浪形，结构按其宽度分为大、中、小三种，大片种中片端冲孔作为安装之用，小片规格的两端直接联结，每一电阻元件的联结均凭紧固螺母压紧，以保证良好的接触电阻。电阻器安装时必须使电阻元件垂直位置放置。

外形及安装尺寸

ZX9型电阻器

ZX9型电阻器（示意图）
