ZQDF内螺纹不锈钢活塞式电磁阀产品详细说明：

公称通径：DN15-50mm
压力范围：16kg
介质温度：-20-220℃
阀体材料：不锈钢
功能选项：防爆、常闭、常开、信号反馈
产品名称：ZQDF内螺纹不锈钢活塞式电磁阀

ZQDF内螺纹不锈钢活塞式电磁阀技术参数

操作方法			常闭	通电打开、断电关闭
			常开	通电关闭、断电打开（型号后加“K”表示）
参数↓型号→			ZQDF-1·ZQDF-2
介质温度			1型：≤60℃·2型：≤220℃
使用介质		1型	水、柴油、汽油、煤油、空气、真空、煤气天然气等液体或气体
		2型	蒸汽、热水、热油、热空气等高温液体或气体
通径（mm）			15		20		25	32	40	50
连接尺寸（G）			1/2		3/4		1	1-1/4	1-1/2	2
压力（Mpa）			0~1.6
功率			AC：40W、DC：45W
电压偏差			允许波动±10%
材    料	阀体		不锈钢
	密封		丁晴像胶NBR·氟像胶FKM·聚四氟乙烯PTFE
环境温度			-20~60℃
连接方式			内螺纹
电气连接			接线盒电缆插座，接线方式详见68页图三所示，防护等级IP65
使用电压			AC220V  50Hz/60Hz、DC:24V    其余根据要求
特殊选配			BZQDF防爆电磁阀			ZQDF-X信号反馈			ZQDF-S手动功能
			防爆等级：ExmI/IIT4(浇封型)、dIIBT4、dIICT5(含氢气）			反馈电磁阀启闭状态及介质流动情况的开关信号			手动开启、关闭节省旁通
安装提示			优先采用线圈竖直向上，亦可根据需要安装
备注			DN32~50完全打开或关闭，至少需要0.05Mpa压差

产品特点
分布直动活塞式
空军、海军配套产品
活塞结构、经久耐磨
动作响应迅速，高频率
工作压力范围广：-0.1Mpa、1.6Mpa、2.5Mpa、4.0Mpa
德国工艺，出口系列，品质可靠

安装尺寸

通径 DN	内螺纹接	外形尺寸
	G	L	H
15	1/2	60	106
20	3/4	93	180
25	1	108	190
32	1-1/4	121	194
40	1-1/2	140	205
50	2	160	225

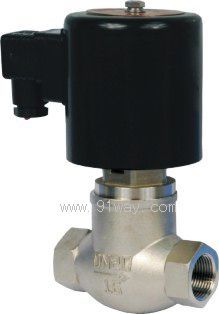

ZQDF内螺纹不锈钢活塞式电磁阀
