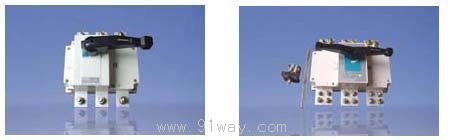

HGL系列负荷隔离开关产品详细说明：

HGL负荷—隔离开关从125A～1600A分11个规格是模块化设计基础型，具有三极，四极（三极+可通断中性极），适用于电路和接通与分断或电气隔离，1000A以上只做电气隔离。

正面设有标记窗口指示触头通断状态。
根据需要可提供后面观察窗口，直接观察触关通断状态，窗口样式见HGL-125A～1600A/H柜后操作负荷—隔离开关。

操作方式：
直接操作：手柄直接安装在开关中间。
柜外操作：手柄安装在配电柜柜门外。

可配装两组助触点。

HGL系列负荷隔离开关技术参数

规格	外型尺寸与安装尺寸
HGL-125A-630A	B	C	D	D1	J	N	P	R	S	U	φX	F	H
125A/3	135	17	27	92	120	75	36	20	25	115	9	59	10
125A/4	135	17	27	92	150	75	36	20	25	115	9	59	10
160A/3	135	17	27	92	120	75	36	20	25	115	9	59	10
160A/4	135	17	27	92	150	75	36	20	25	115	9	59	10
200A/3	170	18	35	98	160	105	50	25	30	140	11	76	15
200A/4	170	18	35	98	210	105	50	25	30	140	11	76	15
250A/3	170	18	35	98	160	105	50	25	30	140	11	76	15
250A/4	170	18	35	98	210	105	50	25	30	140	11	76	15
315A/3	240	20	35	135	210	135	65	32	40	206	11	94	20
315A/4	240	20	35	135	275	135	65	32	40	206	11	94	20
400A/3	240	20	35	135	210	135	65	32	40	206	11	94	20
400A/4	240	20	35	135	275	135	65	32	40	206	11	94	20
500A/3	260	20	50	135	210	135	65	40	50	220	13	94	20
500A/4	260	20	50	135	275	135	65	40	50	220	13	94	20
630A/3	260	20	50	135	210	135	65	40	50	220	13	94	20
630A/4	260	20	50	135	275	135	65	40	50	220	13	94	20

HGL系列负荷隔离开关
