 产品名称： CSM100EE系列霍尔电流传感器
型号规格： CSM100EE系列霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM100EE系列霍尔电流传感器产品详细说明：
CSM100EE系列霍尔电流传感器参数


型号
 CSM025EE CSM050EE CSM075EE CSM100EE
IPN
原边额定输入电流
25
50
75
100
A
IP
原边电流测量范围
0～±37.5
0～±75
0～±112.5
0～±150
A
ISN
副边额定输出电流
25
25
37.5
50
mA
KN
匝数比
 1:1000
 1:2000
 1:2000
 1:2000

RM
测量电阻(额定输入电流时)
0～495
0～470
0～290
0～205
Ω
VC
电源电压
±15(±5%)
V
IC
电流消耗
10+IS
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟

εL
线性度
<0.1
%FS
X
精度
TA=25℃                       ±0.8
%
V0
零点失调电流
TA=25℃                       ±0.02
mA
VOM
磁失调电流
IP→0                        <±0.02
mA
VOT
失调电流温漂
IP=0  TA=-25～+85℃          <±0.005
mA/℃
Tr
响应时间
<1
μs
f
频带宽度(-1dB)
 DC～100
kHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RS
副边线圈内阻(TA =25℃)
35
60
60
60
Ω

标准
Q/320115QHKJ01-2010

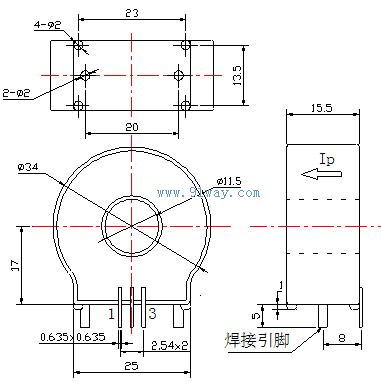

CSM100EE系列霍尔电流传感器安装尺寸

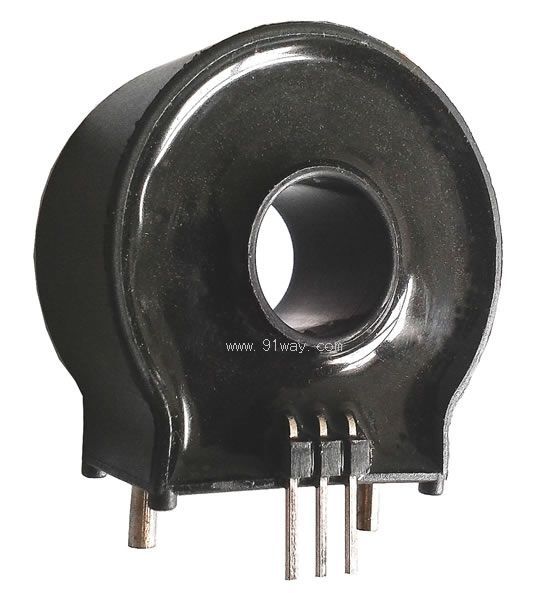

CSM100EE系列霍尔电流传感器

CSM100EE系列霍尔电流传感器
CSM100EE系列霍尔电流传感器（示意图）
