 产品名称： CSM080EET5系列霍尔电流传感器
型号规格： CSM080EET5系列霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：

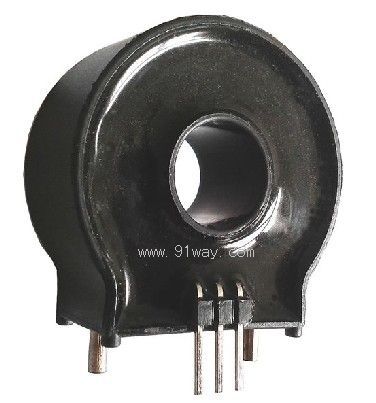

（点击小图查看大图）
CSM080EET5系列霍尔电流传感器产品详细说明：
CSM080EET5系列霍尔电流传感器参数
型号
 CSM025EET5 CSM040EET5 CSM080EET5

IPN
原边额定输入电流
25
40
80
A
IP
原边电流测量范围
0～±25
0～±40
0～±80
A
VOUT
副边额定输出电压
2
V
KN
匝数比
1:2000
VC
电源电压
+5(±5%)
V
IC
电流消耗 (额定电流时)
22.5
30
50
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟
εL
线性度
<0.2
%FS
X
精度
TA=25℃ VC=+5V ±1
%
V0
零点失调电压
TA=25℃ 2.5±0.02
V
VOM
磁失调电压
IP→0 <±0.02
V
VOT
失调电压温漂
IP=0 TA=-40～+125℃ <±0.5
mV/℃
VST
增益电压温漂
IP=0 TA=-40～+125℃ <±0.5
mV/℃
Tr
响应时间
<1
μs
f
频带宽度(-1dB)
DC～100
kHz
TA
工作环境温度
-40～+125
℃
TS
贮存环境温度
-40～+125
℃
RS
副边线圈内阻(TA=25℃)
40
Ω
标准
Q/320115QHKJ01-2010

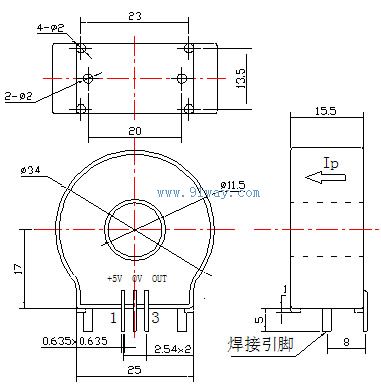

CSM080EET5系列霍尔电流传感器安装尺寸
CSM080EET5系列霍尔电流传感器

CSM080EET5系列霍尔电流传感器
CSM080EET5系列霍尔电流传感器（示意图）
