 产品名称： CSM050GB系列霍尔电流传感器
型号规格： CSM050GB系列霍尔电流传感器
  放大图片 放大图片
产品类别： 常规产品 -- 低压电器 -- 电流传感器
分栏标签
 参考价格： 厂价直销
产品品牌： 国产
产品产地： 上海
分栏标签
 可供数量： 批量
供货周期： 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享
分栏标签
 产品简介：
（点击小图查看大图）
CSM050GB系列霍尔电流传感器产品详细说明：
参数

型号
CSM010GB
CSM020GB
CSM025GB
CSM050GB

IPN
原边额定输入电流
10
20
25
50
A
IP
原边电流测量范围
0～±20
0～±40
0～±50
0～±80
A
VOUT
副边额定输出电压
  4±1%
V
VC
电源电压
   ±12～±15(±5%)
V
IC
电流消耗
额定电流时                     16--35
mA
Vd
绝缘电压
在原边与副边电路之间2.5KV有效值/50Hz/1分钟

εL
线性度
<0.2
%FS
V0
零点失调电压
TA=25℃                         <±30
mV
VOM
磁失调电压
IPN→0                           <±20
mV
VOT
失调电压温漂
IP=0  TA=-25～+85℃              <±1
mV/℃
Tr
响应时间
≤1
μs
f
频带宽度(-3dB)
DC～100
kHz
TA
工作环境温度
-25～+85
℃
TS
贮存环境温度
-40～+100
℃
RL
负载电阻
≥10K
Ω

标准
Q/320115QHKJ01-2010

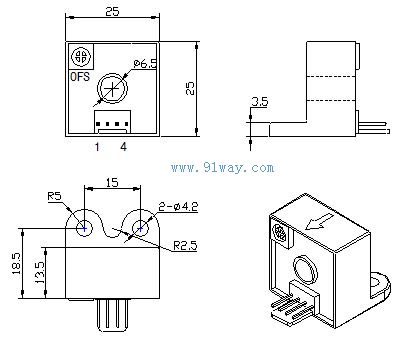

CSM050GB系列霍尔电流传感器安装尺寸

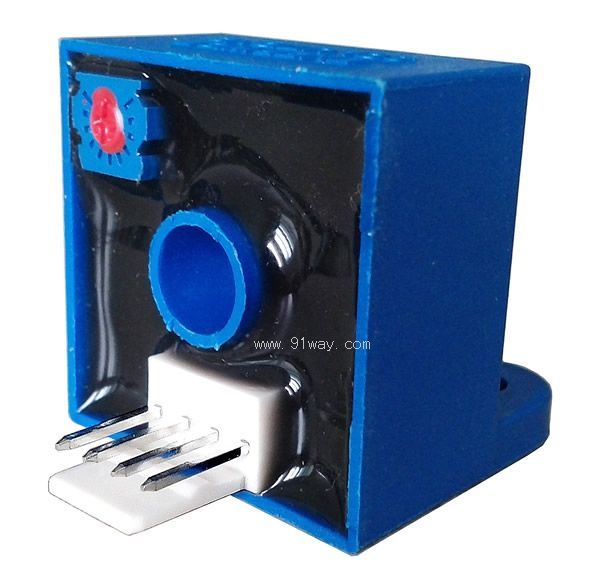

CSM050GB系列霍尔电流传感器

CSM050GB系列霍尔电流传感器
CSM050GB系列霍尔电流传感器（示意图）
