AFL-2液面控制器产品详细说明：

产品名称：液面控制器(REV.Preventing Relay)
型号：AFL-2 AFL-2H AFL-2L AFL-2D
额定电压：AC(V):110V/220V,110V/240V,220V/380V,240V/415V,50/60Hz
消耗功率：6VA
使用环境温度：-10℃~+55℃
使用环境湿度：45%~85%RH

AFL-2液面控制器适用于控制任何导电液体之液面
用于交流电
具有突波保护装置,可有效的防止突波干扰
电极头使用低交流电压,可增加寿命
有两只指示灯,指示供水及排水状况
　　　　　

用 途 形 式	一般用	AFL-2
	高灵敏	AFL-2H
	长距离	AFL-2L
	低感度	AFL-2D
	二线式	--
额定电压		AC(V):110V/220V,110V/240V,220V/380V,240V/415V,50/60Hz
动作电压		额定电压值的85~110%
电极内电压		8VAC(except HIGH SENSING 24 VAC)
动作电阻		4K Ω min.(GENERAL)
释放电阻		15K Ω min.(GENERAL)
反应时间		动作：80 msec 以下，释放：160 msec 以下
接点容量1C		5A,250VAC(resistive load)
电缆长度		1Km max.（GENERAL）
指示灯动作		两只LED灯作状况指示
寿 命	机 械	5×10^6 times min.
	电 气	10^5 times min.
绝缘电阻		100MΩ (DC 500V)min.
耐电压		1500VAC,50/60Hz,for 1 minute
消耗功率		6VA
使用环境温度		-10℃~+55℃
使用环境湿度		45%~85%RH
重量		Approx.580g

AFL-2液面控制器接线图与时序图

AFL-2液面控制器外观尺寸图

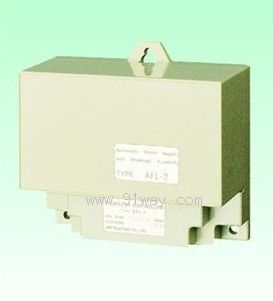

AFL-2液面控制器
