FAR6-U系列自复式过欠压保护器产品详细说明：

FAR6-U系列自复式过欠压保护器采用具有短路过载保护的小型断路器为主开关，配以具有微处理器的超小型智能电操，进行电源电压检测并实现过压或欠压跳闸保护以及电压恢复后的自动重合，确保负载设备在正常电压下安全运行。主要适用于电网电压不稳定的场合或者对电压变动较为敏感的设备保护。

符合JGJ242-2011 《住宅建筑设计规范》对自复式过欠压保护器的要求
符合GB10963.1家用及类似场所用过电流保护断路器 第一部分：用于交流的断路器

FAR6-U1功能特点
单相过电压、欠电压检测与保护
最低分闸电压60VAC，电压范围广
具有过载短路保护，分断能力高
具有电压恢复后的自动合闸功能
适用于单相过欠压保护场合
产品由小型1P（18mm）智能电操与2P小型断路器组合而成，具有手动与自动切换、分闸挂锁、手动分合闸手柄、红绿橙三色状态指示灯及可插拔接线端子

FAR6-U2功能特点
三相过电压、欠电压检测与保护
具有电源断零保护、断相保护
最低分闸电压60VAC，电压范围广
具有过载短路保护，分断能力高
具有电压恢复后的自动合闸功能
可选故障报警输出
可选远程控制
可选通讯功能
适用于三相过欠压保护场合
产品由1.5P(27mm)智能电操与小型断路器组合而成，具有手动与自动切换、分闸挂锁、手动分合闸手柄、红绿橙三色状态指示灯及可插拔接线端

性能参数

自复式过欠压保护器	FAR6-U1	FAR6-U2

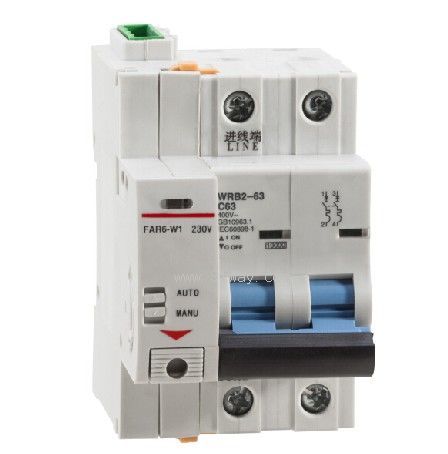

产品图片
壳架等级电流（A）	63A
额定电流（A）	10、16、20、25、32、40、50、63
额定工作电压（Un）	230VAC	400VAC
额定绝缘电压（Ui）	660V
频率（Hz）	50
接线方式	单相+N	三相四线
瞬时脱扣器型式	B型（3In＜I≤5In）、C型（5In＜I≤10In）、D型（10In＜I≤14In）
额定极限短路分断能力（Icu）	10KA
过压保护值	AC270V±5V（相电压）
过压恢复值	AC250V±5V（相电压）（ 小于110%）
过压分闸延时	≤0.1s
欠压保护值	AC170V±5V（相电压）
欠压恢复值	AC190V±5V（相电压）（大于80%）
欠压分闸延时	≤1s
自恢复延时	10s±2s
故障报警触点特性	无	1常开,50VDC(200mA)（增选）
通讯接口	无	RS485（增选）
合闸动作时间	0.5s
分闸动作时间	0.2s
介电强度:	2500VAC 1分钟
耐压水平 (Uimp):	4KV
机械（电气）寿命	1000次（4000次）
环境温度	-25℃~+60℃
空气相对湿度	≤95%
环境污染等级	二级

FAR6-U系列自复式过欠压保护器接线图或外形图

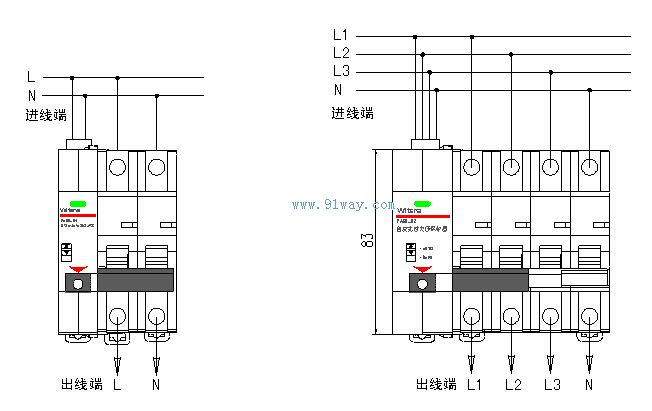

FAR6-U1、FAR6-U2应用接线图

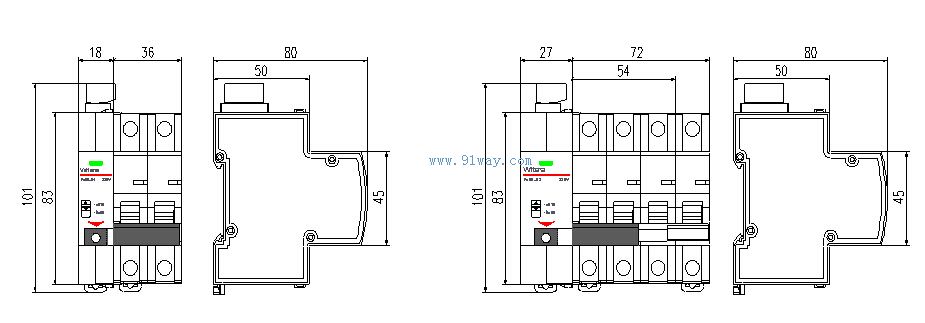

FAR6-U1、FAR6-U2外形图
