产品名称：

CDW框架断路器电动操作机构

型号规格：

放大图片

产品类别：

常规产品 -- 备品配件 -- 电动操作机构

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CDW框架断路器电动操作机构产品详细说明：

CDW系列电动操作机构是由单相串激电动机驱动，用作对框架断路器进行远距离储能操作。
符合GB 14048.1《低压开关设备和控制设备总则》标准要求
符合GB 14048.2《低压开关设备和控制设备低压断路器》标准要求

功能结构
CDW系列电操结构紧凑、体积小、安装方便、动作可靠。
能与DW45、DW450各电流规格框架断路器配套

CDW框架断路器电动操作机构性能参数

产品型号	额定工作电压	空载电流 ≤A	储能电流 ≤A	储能时间（s）	额定功率
CDW45-Ⅰ	DC110V	1.1	1.5	≤5s	85W
	AC/DC220V	0.78	1.7
	AC380V	0.37	1
CDW45-Ⅱ	DC110V	0.8	1.6		110W
	AC/DC220V	0.6	1.1
	AC380V	0.35	0.68
CDW45-Ⅲ	DC110V	0.8	1.55		150W
	AC/DC220V	0.55	1
	AC380V	0.36	0.65
CDW450	DC110V	0.95	1.6	≤3s	75W
	AC/DC220V	0.52	0.95
	AC380V	0.33	0.5

CDW框架断路器电动操作机构外形图

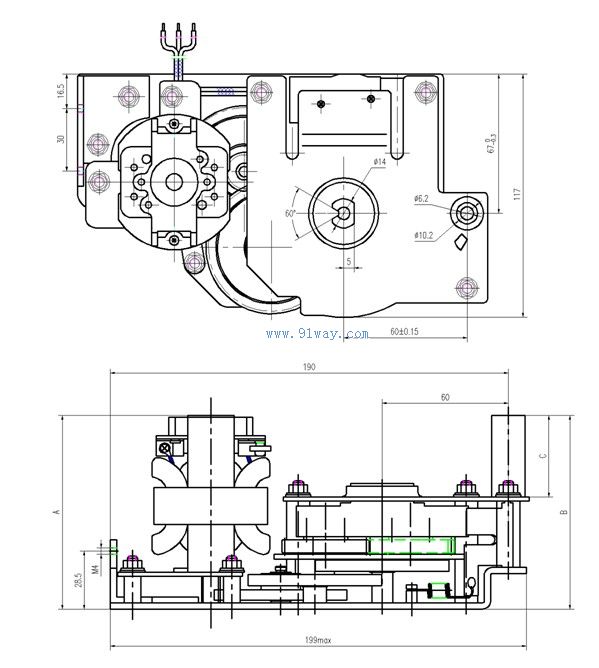

CDW45电动操作机构外形及安装尺寸图

	CDW45-Ⅰ	CDW45-Ⅱ	CDW45-Ⅲ
A(mm)	95.5	99.5	103.5
B(mm)	95	111
C(mm)	40	56

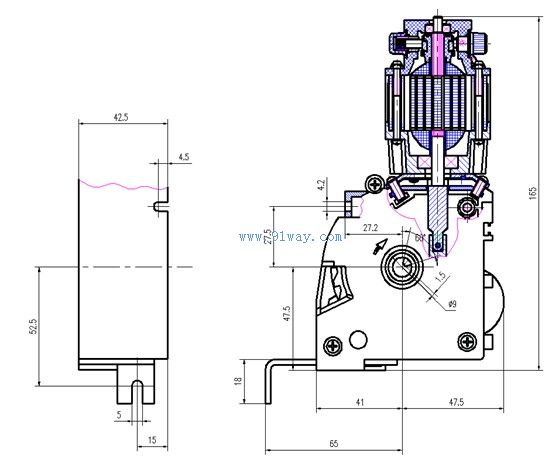

CDW450电动操作机构外形及安装尺寸图

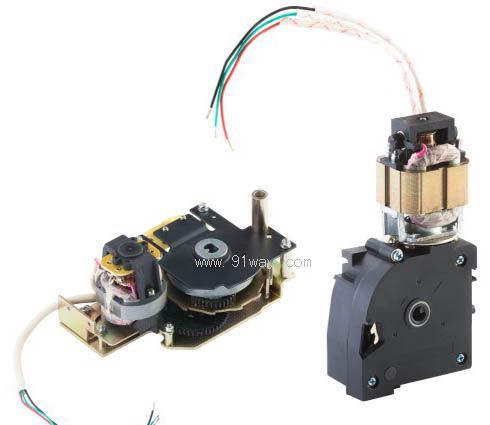

CDW框架断路器电动操作机构（示意图）
