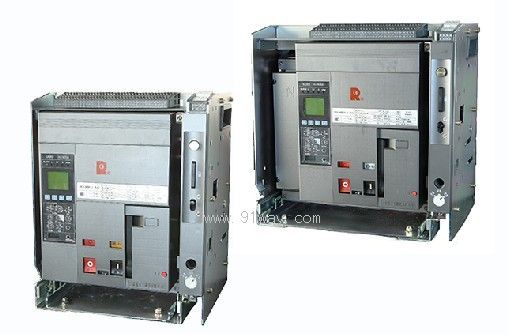

产品名称: CW3X-1600智能型万能式断路器
型号规格: CW3X-1600智能型万能式断路器
  放大图片 放大图片
产品类别: 常熟开关 -- 低压电器 -- 智能断路器
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 江苏
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13916500500
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
CW3X-1600智能型万能式断路器产品详细说明:
CW3X-1600是常熟开关制造有限公司集万能式断路器、塑壳断路器开发经验而全新推出的国内首创高分断限流型万能式断路器,产品尺寸小、分断能力高、功能丰富、保护齐全,其性能指标达到国际先进水平。限流型CW3X-1600与下级CM5塑壳断路器的配合,满足GB14048.2附录A完全选择性要求。
CW3X-1600适用各种低压配电领域,不但可实现对线路的保护,还可实现对电动机、发电机等设备保护。产品可应用于大容量变压器分支回路、负荷集中控制、长电缆供电和光伏发电等新能源领域场合。

CW3X-1600智能型万能式断路器额定工作电压AC400V 、690V 50Hz/60Hz
额定电流200~1600A
具有三极和四极
具有抽屉式和固定式
可倒进线连接
可选用EN□X、EA□X、EP□X、EQ□X、EG□X等智能控制器
具有隔离功能,符号为“ ”。
符合以下标准:
IEC60947-1及GB 14048.1低压开关设备和控制设备总则
IEC60947-2及GB 14048.2低压开关设备和控制设备断路器
IEC60947-4-1及GB 14048.4 低压开关设备和控制设备机电式接触器和电动机起动器(含电动机保护器)

CW3X-1600智能型万能式断路器获得国家强制性产品认证CCC标志

2.正常使用条件
周围空气温度为-5℃~ +40℃;
安装地点的海拔不超过2000m;
安装地点的空气相对湿度在最高温度为+40℃时不超过50%,在较低温度下可以有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊措施;
污染等级为3级;
断路器通过GB/T2423.10试验要求可耐受频率为2Hz~13.2Hz、位移为±1mm及频率为13.2Hz~100Hz、加速度为±0.7g的机械振动;
断路器主电路安装类别为Ⅳ,其余辅助电路、控制电路安装类别为Ⅲ;
断路器适用于电磁环境A;
湿热带型(TH型)断路器通过GB/T2423.4、GB/T2423.18试验要求,能耐受潮湿空气、盐雾、油雾、霉菌的影响;
断路器应安装在无爆炸危险和无导电尘埃、无足以腐蚀金属和破坏绝缘的地方;
断路器应安装在没有雨雪侵袭的地方;

可运行条件
CW3X-1600智能型万能式断路器通过GB/T 2423.1和GB/T2423.2的试验要求,周围空气温度可低至-25℃(配EN控制器时,可至-40℃)、高至+70℃(超过+40℃降容使用);
海拔至2500m(超过2500m降容使用);
储存条件:周围空气温度为-40℃~ +70℃。

型号

CW3X-1600M

CW3X-1600H

壳架等级额定电流Inm(A)

1600

额定工作电流In(A)

200、400、630、800、1000、1250、1600

额定工作电压Ue(V)

AC50Hz/60Hz 400,690

额定绝缘电压Ui(V)

1000

额定冲击耐受电压Uimp(kV)

12

工频耐受电压U(V) 1min

3500

极数

3、4

N极额定电流IN(A)

100%In

额定极限短路分断能力Icu(kA)(有效值)

AC400V

85

120

AC690V

20



额定运行短路分断能力Ics(kA)(有效值)

AC400V

85

100

AC690V

20



额定短路接通能力Icm(kA)(峰值)

AC400V

187

264

AC690V

40



额定短时耐受电流(1s)Icw(kA)(有效值)

AC400V

20

20

AC690V

20



使用类别

B

全分断时间(无附加延时)ms

35~40

闭合时间(ms)

最大70

操作性能

电气寿命

AC400V

3000(In≤1250A),2000(In=1600A)

AC690V

2000(In≤1250A),1000(In=1600A)

机械寿命

免维护

15000

有维护

30000

外形尺寸(mm)

宽×高×深

抽屉式 3P(4P)

278(348) ×350×284

固定式3P(4P)

250(320)×340×184

CW3X-1600智能型万能式断路器
