产品名称：

CK3系列交流接触器

型号规格：

放大图片

产品类别：

常规产品 -- 低压电器 -- 交流接触器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

江苏

可供数量：

批量

供货周期：

现货(或电询)

13916500500

91way@163.com

更多分享

产品简介：

（点击小图查看大图）

CK3系列交流接触器产品详细说明：

CK3系列交流接触器主要用于交流50Hz或60Hz、额定工作电压至690V及额定工作电流至800A的低压配电系统中接通和分断电路，并可与CJR3热过载继电器或CD1电动机保护器或CD4智能马达保护器组成电动机起动器，以保护运行中可能发生过载的电动机。产品符合IEC60947-4-1、GB 14048.4标准，并获得国家强制性产品认证“CCC”证书。

CK3系列交流接触器主要技术参数表

型号			CK3-09F CK3-09	CK3-12F CK3-12	CK3-18F CK3-18	CK3-25F CK3-25	CK3-32	CK3-40	CK3-50	CK3-65	CK3-80	CK3-09F/G CK3-09/G	CK3-12F/G CK3-12/G	CK3-18F/G CK3-18/G	CK3-25F/G CK3-25/G
额定工作电压Ue（V）			AC220/230V，AC380/400V，AC660/690V
额定工作电流 Ie（A）	AC-3	220/230V	9	12	18	25	32	40	50	68	80	9	12	18	25
		380/400V	9	12	18	25	32	40	50	65	80	9	12	18	25
		660/690V	5	7	9	9	15	19	26	38	44	5	7	9	9
	AC-1	≤400V	20	20	25	32	50	60	65	100	105	20	20	25	32
额定绝缘电压Ui(V)			690				1000					690
额定冲击耐受电压Uimp(V)			6000				8000					6000
飞弧距离（mm）			0
机械寿命（万次）			1500	1500	1500	1500	1500	1500	1500	1000	1000	1500	1500	1500	1500
电寿命（万次）（AC-3 380/400V）			200	150	150	150	150	150	150	150	100	200	150	150	150

型号			CK3-32/G	CK3-40/G	CK3-50/G	CK3-65/G	CK3-80/G	CK3-105 CK3-105	CK3-125 CK3-125J	CK3-150 CK3-150J	CK3-180 CK3-180J	CK3-220 CK3-220J	CK3-300	CK3-400	CK3-600	CK3-800
额定工作电压Ue（V）			AC220/230V，AC380/400V，AC660/690V
额定工作电流Ie（A）	AC-3	220/230V	32	40	50	68	80	105	125	150	180	220	300	400	600	800
		380/400V	32	40	50	65	80	105	125	150	180	220	300	400	600	800
		660/690V	15	19	26	38	44	64	72	103	150	150	230	360	600	630
	AC-1	≤400V	50	60	65	100	105	150	150	200	260	260	350	450	660	800
额定绝缘电压Ui(V)			1000
额定冲击耐受电压Uimp(V)			8000
飞弧距离（mm）			0
机械寿命（万次）			1500	1500	1500	1000	1000	1000	1000	1000	1000	1000	1000	1000	500	250
电气寿命（万次）（AC-3 380/400V）			150	150	150	150	100	100	100	100	100	100	100	50	50

5. 控制电源电压Us额定值及代号

CK3-09F～25F CK3-09～80 CK3-105J~220J			CK3-09F/G～25F/G CK3-09/G～80/G		CK3-105～800			CK3-25/VS～400/VS用
交流操作（AC）			直流操作（DC）		交直流两用（AC/DC）			交直流两用（AC/DC）
电压（V）	代号		电压（V）	代号	电压（V）		代号	电压（V）		代号
电压（V）	50Hz	60Hz	电压（V）	代号	AC （50Hz/60Hz）	DC	代号	AC （50Hz/60Hz）	DC	代号
24	E5	—	24	E	24^1）	24^1）	E8	36	—	I8
36	I5	—	48	F	36^1）	—	I8	48	48	F8
48	F5	—	110	H	48^1）	48^1）	F8	110	110	H8
110	H5	—	220	M	110	110	H8	127/132	—	U8
220/230	N5	—			220/230	220	M8	220/230	220	M8
380/400	45	—			380/400	—	48	380/400	—	48
注1：CK3-600、800无该控制电压

6. CK3系列交流接触器控制线圈特性
交流操作

型号	动作电压范围（50Hz、60Hz）		电磁铁容量（VA）		功耗（W）	动作时间（ms）
型号	吸合	释放	吸合时	保持时	功耗（W）	线圈ON～主触头ON	线圈OFF～主触头OFF
CK3-09F CK3-09	0.85 ～1.1Us	0.2 ～0.75Us	90	9	2.7	9～20	4～20
CK3-12F CK3-12			90	9	2.7	9～20	4～20
CK3-18F CK3-18			90	9	2.7	9～20	4～20
CK3-25F CK3-25			90	9	2.7	9～20	4～20
CK3-32			120	12.7	3.6	10～17	6～13
CK3-40			120	12.7	3.6	10～17	6～13
CK3-50			120	12.7	3.6	10～17	6～13
CK3-65			180	13.3	4.5	10～18	8～18
CK3-80			180	13.3	4.5	10～18	8～18
CK3-105			90	4.4	3.4	39～45	27～33
CK3-125			130	4.2	3.3	31～37	30～36
CK3-150			130	4.2	3.3	31～37	30～36
CK3-180			195	5.6	4.3	38～44	31～37
CK3-220			195	5.6	4.3	38～44	31～37
CK3-300			310	6.5	5.6	43～49	41～47
CK3-400			310	6.5	5.6	43～49	41～47
CK3-600			460	11	7.8	69～75	56～62
CK3-800			460	11	7.8	69～75	56～62

直流操作

型号	动作电压范围		电磁铁容量（W）		功耗 (W)	动作时间（ms）
型号	吸合	释放	吸合时	保持时	保持时	线圈ON～主触头ON	线圈OFF～主触头OFF
CK3-09F/G CK3-09/G	0.85 ～1.1Us	0.1 ～ 0.75Us	7	7	50	43～47	10～24
CK3-12F/G CK3-12/G			7	7	50	43～47	10～24
CK3-18F/G CK3-18/G			7	7	50	43～47	10～24
CK3-25F/G CK3-25/G			7	7	50	43～47	10～24
CK3-32/G			9	9	60	40～50	8～17
CK3-40/G			9	9	60	40～50	8～17
CK3-50/G			9	9	60	40～50	8～17
CK3-65/G			12	12	70	60～70	14～21
CK3-80/G			12	12	70	60～70	14～21
CK3-105			85	2	1	35～41	26～32
CK3-125			145	2.3	1	28～34	27～33
CK3-150			145	2.3	1	28～34	27～33
CK3-180			225	3.3	1	33～39	31～37
CK3-220			225	3.3	1	33～39	31～37
CK3-300			325	3.2	1	38～44	41～47
CK3-400			325	3.2	1	38～44	41～47
CK3-600			490	5.2	1	64～70	52～57
CK3-800			490	5.2	1	64～70	52～57

CK3系列交流接触器

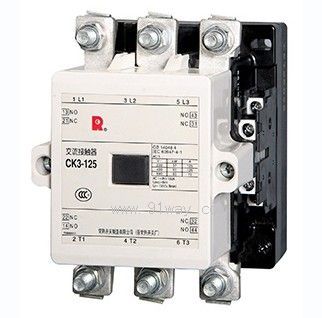

CK3系列交流接触器（示意图）
