您的位置：您的位置：首页 → 机械传动 → 制动器|离合器 → 电磁离合器 → DLM2大规格系列钢铁冶金机械专用电磁离合器

产品名称：

DLM2大规格系列钢铁冶金机械专用电磁离合器

型号规格：

DLM2大规格系列钢铁冶金机械专用电磁离合器

产品类别：

常规产品 -- 机械传动 -- 电磁离合器

参考价格：

厂价直销

产品品牌：

国产

产品产地：

上海

可供数量：

批量

供货周期：

现货(或电询)

13371811002

更多分享

产品简介：

（点击小图查看大图）

DLM2大规格系列钢铁冶金机械专用电磁离合器产品详细说明：

DLM2大规格系列钢铁冶金机械专用电磁离合器

(JB/T8808—1998)DLM2型电磁离合器基本参数

型号	公称转矩 Tｎ N·ｍ	许用转速［ｎ］ r/min	轴孔直径	轴孔长度		B	D	H		集电环位置 L2／D1		F	D2	气隙 F	额定电压 DC(V)	75℃时线圈功率W	通电动作时间	断电动作时间	转动惯量㎏·㎡		重量㎏
			d（dz）	L	L1
			㎜														s		主动端	从动端
DLM2-630	630	2000	40，42，45，	84	112	290	210	66±2	45／120		27		85	1.8—1.1	36	34.7	0.15	0.30	0.14	0.01	31.5
			48，50，55
DLM2-1000	1000	2000	45，48，50，55			300	235	76±2	45／130				95			35.4			0.26	0.03	45.2
			60	107	142	360
DLM2-1600	1600	2000	50，55	84	112	310	260	86±2	45／145				110	1.0—1.3		45.1	0.20	0.35	0.43	0.05	62.8
			60，63，65，70	107	142	370
DLM2-2500	2500	1800	65，70，75			380	300	96±3	60／170		30		130			51.6	0.22	0.38	0.84	0.10	89.4
			80，85	132	172	440
DLM2-4000	4000	1600	70，75	107	142	390	340	106±3	60／195				145			59.1			1.59	0.18	132.1
			80，85，90，95	132	172	450
DLM2-6300	6300	1400	80，85，90，95			460	390	116±3	80／220				165			68.7	0.25	0.40	3, .02 ,	0.41	193.4
			100，110	167	212	540
DLM2-10000	10000	1200	90，95<, /SP, AN>	132	172	480	440	136±4	80／250				190	1.2—1.5		73.3	0.30	0.42	5.23	0.73	278.6
			100，110，120，125	167	212	560
DLM2-16000	16000	1100	100，110，120，125			580	500	156±4	110／270				210	1.5—1.8 1.5—2.0		73.3	0.35	0.45	10.70	1.69	428.4
			130，140	202	252	660
DLM2-25000	25000	1000	130，140，150	202		670	560	166±4	140／310				250			80.1	0.40	0.50	19.22	3.14	618.1
			160<, /SPAN>，170	242	302	770
DLM2-65000	65500	360	190，200，210	202	252	610	950	206±4	50／200				270			86.5	0.50	0.70	40.59	7.20	1450
			220

注：1.公称转矩为标定的公称静摩擦转矩，选用时应考虑机器的工况系数及电机过载系数。
2.离合器重量按表中最大轴孔直径计算。
3.表中J、Z为轴孔型式，轴孔的直径公差为H7。
4．主、从动端的轴孔可按表中规定的轴孔直径和型式任意组合。

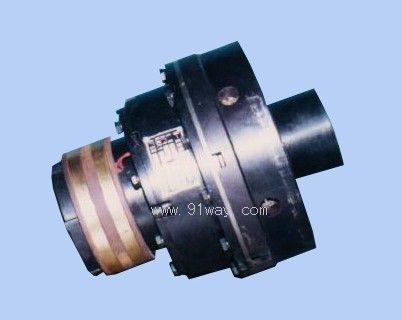

DLM2大规格系列钢铁冶金机械专用电磁离合器

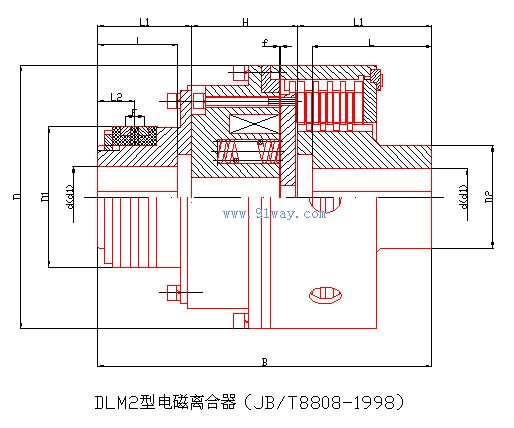

DLM2大规格系列钢铁冶金机械专用电磁离合器（示意图）
