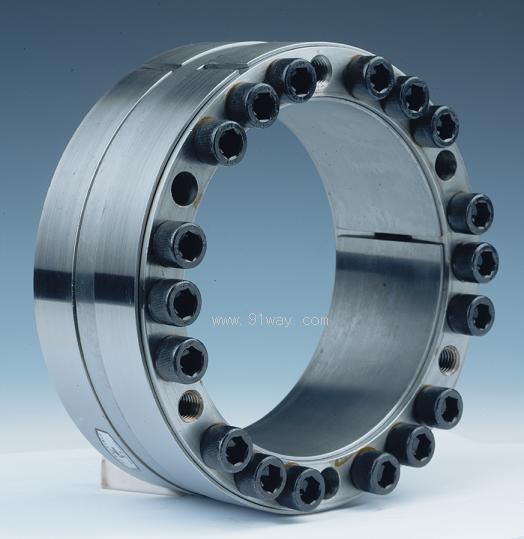

产品名称: Z15型胀紧联结套
型号规格: Z15型胀紧联结套
  放大图片 放大图片
产品类别: 常规产品 -- 机械传动 -- 胀紧套
分栏标签
参考价格: 厂价直销
产品品牌: 国产
产品产地: 上海
分栏标签
可供数量: 批量
供货周期: 现货(或电询)
标签
产品询价 在线交流
13371811002
邮件 91way@163.com
更多分享

分栏标签
产品简介:
(点击小图查看大图)
Z15型胀紧联结套产品详细说明:
Z15型胀紧联结套的基本尺寸参数(JB/T 7934-1999)

基  本  尺  寸

螺钉

额定负荷

螺钉的拧紧
力  矩
MA
N·m

重量

Kg

d D L L1

d1

n

轴向力
F1
KN

转 矩
M1
KN·m

10 20 13 15.5 M2.5X12 4 14.1 2900 0.85 0.019
11 22 13 15.5 M2.5X12 4 15.3 2900 0.85 0.022
12 22 13 15.5 M2.5X12 4 17.1 2900 0.85 0.024
14 26 13 20 M3X16 4 31 4380 0.68 0.039
15 32 17 20 M3X16 4 32.5 7700 0.68 0.044
16 35 17 2021 M4X16 4 61 7700 3.5 0.068
17 35 17 25 M4X20 4 63 7700 3.5 0.090
18 35 21 25 M4X20 4 68 7700 3.5 0.090
19 38 21 25 M4X20 4 72 12600 6.6 0.098
20 40 21 25 M4X20 4 126 17900 6.6 0.12
22 47 21 26 M5X20 4 135 17900 11.8 0.13
24 47 21 26 M5X20 4 207 17900 11.8 0.20
25 50 21 32 M6X25 6 216 26120 11.8 0.22
28 55 26 32 M6X25 6 365 26120 11.8 0.24
30 60 26 32 M6X25 6 387 26120 11.8 0.26
32 65 26 32 M6X25 6 421 26120 11.8 0.27
35 65 31 32 M6X25 8 633 26120 11.8 0.37
38 75 31 27 M6X25 8 667 34990 11.8 0.41
40 75 31 27 M6X30 8 696 34990 11.8 0.42
42 75 36 27 M8X35 6 1011 48000 28.6 0.63
45 75 36 44 M8X35 6 1095 48000 28.6 0.70
48 80 36 44 M8X35 8 1560 64270 28.6 0.71
50 80 36 44 M8X35 8 1610 64270 28.6 0.73
